Riepilogo dell'articolo: A fusibile del trasformatoreè un dispositivo di protezione compatto ma critico progettato per disconnettere un trasformatore da un sistema di alimentazione quando si verificano condizioni di corrente anomale. I fusibili opportunamente selezionati possono limitare l'energia di cortocircuito, ridurre lo stress termico e meccanico, prevenire danni dovuti a guasti gravi e contribuire a mantenere la stabilità della rete di distribuzione circostante. Questo articolo spiega come funzionano i fusibili del trasformatore, dove vengono utilizzati, come selezionare il tipo giusto e quali fattori pratici dovrebbero considerare gli ingegneri quando progettano un sistema di protezione affidabile del trasformatore.

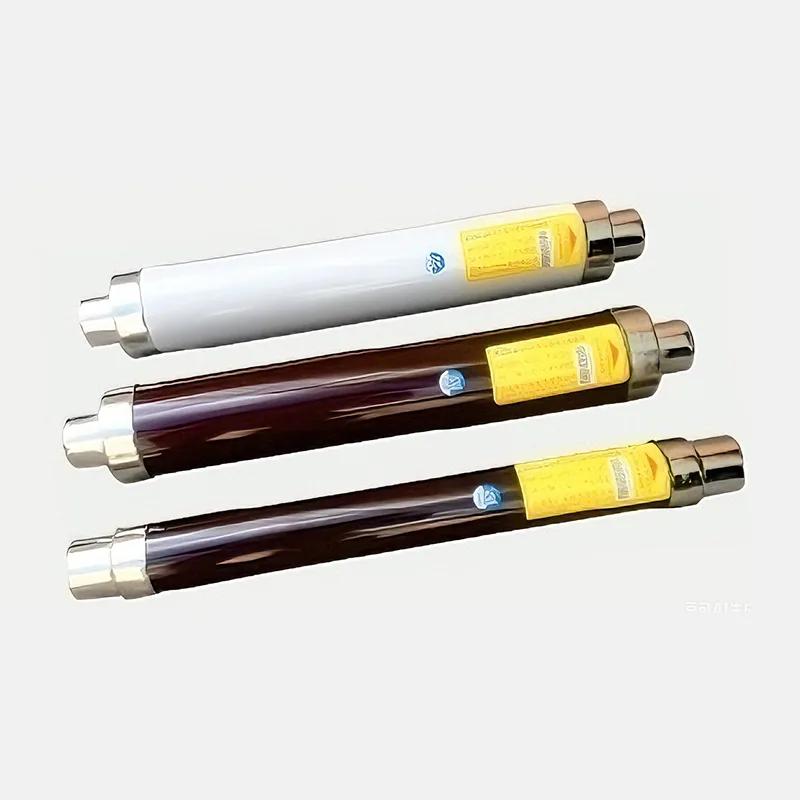

A fusibile del trasformatoreè un componente di protezione elettrica utilizzato per disconnettere un trasformatore quando la corrente supera una condizione operativa sicura. Viene comunemente installato sul lato primario o ad alta tensione di trasformatori di distribuzione, trasformatori di tensione, trasformatori in olio, trasformatori di tipo a secco e relative apparecchiature di media tensione.
Il principio di base è semplice: un fusibile contiene un elemento fusibile appositamente progettato che risponde a una corrente eccessiva. Quando la corrente e il conseguente riscaldamento superano le caratteristiche operative previste dell'elemento, l'elemento si scioglie e interrompe il circuito elettrico. A seconda della costruzione del fusibile, un mezzo di estinzione dell'arco e una struttura di limitazione della corrente aiutano quindi a estinguere l'arco elettrico e a controllare l'energia rilasciata durante l'interruzione.
Questo semplice principio di funzionamento offre un vantaggio importante. Un fusibile del trasformatore non richiede un complicato circuito di controllo per svolgere la sua funzione di protezione fondamentale. Se specificato correttamente, può rispondere rapidamente a guasti gravi rimanendo stabile durante il normale funzionamento del trasformatore.
Per le reti di distribuzione, questo è importante perché un guasto del trasformatore può interessare molto più di un componente dell'apparecchiatura. Un grave guasto interno può danneggiare avvolgimenti, isolamenti, boccole, cavi o quadri e può causare un'interruzione prolungata ad altri carichi collegati alla stessa rete.
Di conseguenza, i fusibili dei trasformatori sono normalmente considerati parte di una strategia di protezione più ampia piuttosto che un componente isolato. A seconda dell'installazione, possono funzionare insieme a interruttori di carico, interruttori automatici, scaricatori di sovratensione, relè e dispositivi di protezione del lato secondario.
Il funzionamento di un fusibile del trasformatore può essere compreso in più fasi.
Per i progetti con limitazione di corrente ad alta tensione, il processo di interruzione può verificarsi in modo estremamente rapido. L'obiettivo non è semplicemente quello di aprire il circuito, ma di ridurre la quantità di energia di guasto che raggiunge il trasformatore protetto.
Ciò è particolarmente importante per i cortocircuiti di elevata entità. Senza un'adeguata protezione, la corrente risultante può produrre intense forze elettromagnetiche e stress termico negli avvolgimenti del trasformatore. Una rapida interruzione può ridurre queste sollecitazioni e contribuire a prevenire che un guasto relativamente localizzato si trasformi in danni estesi alle apparecchiature.
Un fusibile del trasformatore può far fronte a diverse condizioni operative anomale, sebbene l'esatta capacità di protezione dipenda dalla sua costruzione, classificazione, posizione di installazione e coordinamento con altri dispositivi di protezione.
I cortocircuiti possono produrre correnti molte volte superiori alla normale corrente di carico del trasformatore. Un fusibile limitatore di corrente ad alta tensione adeguato è progettato per interrompere tali correnti di guasto prima che causino eccessivi danni termici e meccanici.
I sovraccarichi continui o ripetuti possono aumentare la temperatura del trasformatore e accelerare l'invecchiamento dell'isolamento. Alcuni modelli di fusibili del trasformatore forniscono protezione da sovraccarico in base a caratteristiche tempo-corrente definite, consentendo condizioni operative temporanee durante la disconnessione del circuito quando persiste un sovraccarico anomalo.
Guasti negli avvolgimenti, guasti all'isolamento e altri problemi interni possono creare condizioni di corrente pericolose. La protezione primaria con fusibile può disconnettere un trasformatore difettoso dalla rete di distribuzione e limitare le conseguenze del guasto.
La protezione del trasformatore aiuta anche a proteggere le apparecchiature a monte e adiacenti. Un fusibile correttamente coordinato può isolare un trasformatore guasto senza disconnettere inutilmente sezioni sane della rete.
Tuttavia la protezione tramite fusibile non deve essere considerata un sostituto universale di ogni altro dispositivo di protezione. I requisiti di protezione del trasformatore variano in base alla capacità del trasformatore, al livello di tensione, alla disposizione di messa a terra, al livello di guasto della rete e agli standard elettrici applicabili.
Trasformatori diversi richiedono caratteristiche del fusibile diverse. La scelta di un fusibile semplicemente perché la sua tensione e corrente sembrano simili alla potenza nominale del trasformatore può comportare una scarsa protezione o un funzionamento disturbato.
| Tipo di fusibile | Applicazione tipica | Funzione di protezione principale | Considerazione tipica |
|---|---|---|---|
| Fusibile di protezione PT | Trasformatori di tensione e sistemi di misurazione | Protezione primaria da cortocircuito | Bassa corrente operativa e caratteristiche di protezione precise |
| Fusibile del trasformatore limitatore di corrente | Trasformatori e quadri di potenza di media tensione | Protezione da cortocircuito e sovraccarico selezionato | Capacità di interruzione e prestazioni di limitazione della corrente |
| Fusibile del trasformatore a bagno d'olio | Trasformatori di distribuzione in olio | Protezione da cortocircuito e sovraccarico | Compatibilità dell'olio, tenuta, temperatura e struttura di installazione |
| Fusibile di protezione da sovraccarico | Trasformatori in olio con carichi fluttuanti | Protezione da sovraccarico termicamente correlata | Caratteristiche tempo-corrente e comportamento termico del trasformatore |
Ad esempio, i fusibili limitatori di corrente ad alta tensione possono essere utilizzati nei quadri di media tensione, nelle unità principali ad anello e nelle sottostazioni prefabbricate. Le applicazioni immerse in olio richiedono ulteriore considerazione perché il fusibile funziona in un ambiente in cui isolamento, temperatura, pressione, tenuta e compatibilità dei materiali influenzano le prestazioni a lungo termine.
La scelta corretta è uno dei fattori più importanti nella protezione del trasformatore. Il fusibile deve rimanere stabile in condizioni operative normali e rispondere abbastanza rapidamente alle correnti anomale.
Gli ingegneri dovrebbero valutare i seguenti parametri prima di specificare un fusibile per il trasformatore:
Un errore comune è selezionare un fusibile basandosi solo sulla corrente nominale del trasformatore. Il problema della protezione vera e propria è più complesso perché il fusibile deve distinguere tra eventi temporanei accettabili e guasti prolungati o gravi che richiedono un'interruzione.
L'eccitazione del trasformatore può produrre una corrente di spunto magnetizzante temporanea. Questa corrente non è necessariamente un guasto, ma la sua entità può essere sostanzialmente superiore alla normale corrente operativa del trasformatore.
Se si seleziona un fusibile senza considerare il comportamento di spunto, il fusibile potrebbe funzionare durante l'eccitazione del trasformatore. Tali operazioni fastidiose possono causare interruzioni inutili, aumentare i lavori di manutenzione e rendere meno affidabile il sistema di protezione.
Pertanto, la curva tempo-corrente del fusibile deve essere valutata rispetto alle caratteristiche di energizzazione previste del trasformatore.
Un sistema di protezione ben progettato cerca un equilibrio pratico:
Poiché la struttura del trasformatore, il design del nucleo, la capacità, l'impedenza del sistema e le condizioni di commutazione differiscono, la scelta dei fusibili dovrebbe basarsi sui dati reali dell'apparecchiatura piuttosto che su una regola empirica generica.
I fusibili del trasformatore possono essere installati in diverse posizioni a seconda del design del trasformatore e dell'architettura di protezione.
Nei sistemi di distribuzione a media tensione, all'interno dei quadri ad alta tensione possono essere installati fusibili limitatori di corrente. Possono essere coordinati con interruttori di carico o contattori in vuoto per creare un sistema compatto di protezione del trasformatore.
Per alcuni trasformatori in olio, i fusibili possono essere installati all'interno della vasca del trasformatore. Il fusibile deve quindi essere progettato per essere compatibile con l'olio isolante e con le condizioni termiche e di pressione previste.
Alcuni dispositivi di protezione del trasformatore utilizzano fusibili posizionati attorno alla connessione ad alta tensione o alla struttura passante. Le dimensioni meccaniche, gli spazi elettrici e le condizioni ambientali devono essere considerate attentamente.
I trasformatori di tensione hanno caratteristiche elettriche diverse dai trasformatori di potenza e normalmente funzionano con una corrente molto più bassa. Per garantire un'adeguata protezione primaria vengono quindi utilizzati fusibili specifici limitatori di corrente ad alta tensione.
La seguente panoramica può aiutare gli ingegneri a identificare il ruolo generale dei diversi progetti di fusibili del trasformatore durante la selezione preliminare dell'apparecchiatura.
| Fattore di selezione | Perché è importante | Potenziale problema se ignorato |
|---|---|---|
| Valutazione della tensione | Garantisce adeguate prestazioni di isolamento e interruzione | Interruzione non sicura o inaffidabile |
| Valutazione attuale | Consente la normale corrente di carico del trasformatore | Funzionamento disturbato o protezione inadeguata |
| Capacità di interruzione | Determina se il fusibile può interrompere in modo sicuro la potenziale corrente di guasto | Rischio di guasto grave da interruzione |
| Curva tempo-corrente | Controlla la risposta alle condizioni di sovraccarico e guasto | Scarso coordinamento o interruzioni inutili |
| Tolleranza allo spunto | Impedisce il funzionamento durante l'eccitazione del trasformatore | Funzionamento fastidioso e ripetuto del fusibile |
| Compatibilità ambientale | Supporta un funzionamento stabile nelle condizioni reali del sito | Invecchiamento accelerato o funzionamento inaffidabile |
Un fusibile scelto correttamente è solo una parte della protezione affidabile del trasformatore. Anche la qualità dell'installazione, il coordinamento del sistema, le procedure di ispezione e sostituzione influiscono sul risultato complessivo.
Non sostituire un fusibile guasto semplicemente adattandolo alle sue dimensioni fisiche. Anche i valori nominali elettrici, la costruzione, le caratteristiche operative e i requisiti applicativi devono corrispondere.
Le sottostazioni esterne possono esporre le apparecchiature a umidità, polvere, variazioni di temperatura e altri stress ambientali. Le installazioni interne possono avere requisiti diversi relativi alla ventilazione, alla progettazione dell'involucro e allo spazio libero.
La protezione primaria del trasformatore deve essere considerata insieme ai fusibili secondari, agli interruttori automatici, alla protezione dell'alimentatore e alla protezione a monte. Uno scarso coordinamento può far scattare inutilmente un alimentatore sano o un'intera sezione della sottostazione.
Collegamenti elettrici allentati o installati in modo non corretto possono produrre un riscaldamento anomalo e perdite inutili. Durante la manutenzione, i tecnici devono seguire i requisiti di installazione del produttore e le procedure di sicurezza elettrica applicabili.
Un fusibile del trasformatore bruciato non dovrebbe essere trattato automaticamente come un componente che necessita semplicemente di essere sostituito. La causa sottostante potrebbe essere un guasto del trasformatore, un guasto del cavo, un sovraccarico, un problema di isolamento o un'altra condizione anomala.
Sostituire il fusibile senza indagare sull'evento scatenante può creare un pericoloso scenario di guasto ripetuto.
Huixing Zhongdian (Pechino) Electric Co., Ltd.fornisce soluzioni con fusibili per trasformatori per applicazioni di potenza a media e alta tensione. La sua gamma di prodotti copre progetti di fusibili specializzati destinati a diversi requisiti di protezione dei trasformatori, tra cui protezione di trasformatori di tensione, protezione di trasformatori di potenza, applicazioni di trasformatori immersi in olio e protezione da sovraccarico.
Secondo le informazioni sui prodotti dell'azienda, la sua gamma di fusibili per trasformatori copre applicazioni dalle apparecchiature di distribuzione a bassa tensione fino ai sistemi a media e alta tensione, con progetti di prodotti destinati a quadri interni, unità principali ad anello, sottostazioni prefabbricate, serbatoi di trasformazione, passanti ad alta tensione e apparecchiature relative alla misurazione.
La selezione di prodotti comprende fusibili limitatori di corrente ad alta tensione per trasformatori di tensione, trasformatori di potenza e trasformatori in olio. Alcuni modelli sono destinati a sistemi che raggiungono i 40,5 kV, mentre i valori di corrente disponibili variano a seconda della specifica famiglia di fusibili e dell'applicazione.
Per ingegneri e team di approvvigionamento, questa ampia gamma di prodotti può essere utile quando un progetto richiede diverse caratteristiche dei fusibili in diverse configurazioni di trasformatori.
Importanti fattori di selezione dovrebbero comunque essere confermati per ciascun progetto, tra cui:
Per progetti personalizzati di protezione dei trasformatori, è essenziale comunicare al produttore i requisiti elettrici e ambientali completi. Ciò fornisce al fornitore informazioni sufficienti per consigliare una costruzione idonea del fusibile anziché fare affidamento solo su un valore di corrente nominale.
Lo scopo principale è quello di disconnettere un trasformatore quando una corrente eccessiva causata da un guasto o, a seconda del modello del fusibile, da un sovraccarico raggiunge le caratteristiche operative del fusibile. Ciò aiuta a limitare i danni al trasformatore e impedisce che un guasto continui a influenzare la rete elettrica più ampia.
Alcuni progetti di fusibili del trasformatore forniscono protezione sia da sovraccarico che da cortocircuito, mentre altri sono ottimizzati per condizioni di guasto specifiche. La funzione di protezione effettiva dipende dal tipo di fusibile, dalle caratteristiche tempo-corrente, dall'applicazione del trasformatore e dalla progettazione del sistema.
Il potere di interruzione indica il livello di corrente di guasto che il fusibile è progettato per interrompere in sicurezza in condizioni specificate. Se la potenziale corrente di guasto nel punto di installazione supera la capacità di interruzione del fusibile, il sistema di protezione potrebbe non funzionare come previsto.
L'eccitazione del trasformatore può generare una corrente di spunto magnetizzante. Se il fusibile selezionato non ha una tolleranza di spunto adeguata o le sue caratteristiche tempo-corrente non sono idonee, potrebbe funzionare durante la normale energizzazione.
SÌ. È possibile installare fusibili specializzati all'interno o attorno ai trasformatori immersi in olio. Tali prodotti devono essere compatibili con l'olio isolante e adatti alle condizioni di temperatura, pressione, elettriche e meccaniche previste.
La sostituzione dovrebbe basarsi sulle specifiche dell'apparecchiatura originale e sui requisiti di protezione effettivi piuttosto che sul solo aspetto fisico. È necessario verificare la tensione nominale, la corrente nominale, il potere di interruzione, le caratteristiche del fusibile, il metodo di installazione e il coordinamento.
No. Un fusibile interrompe la corrente sciogliendo il suo elemento fusibile e normalmente richiede la sostituzione dopo il funzionamento. Un interruttore automatico utilizza un meccanismo di commutazione e generalmente può essere ripristinato dopo un guasto, previa ispezione e requisiti del produttore. I due dispositivi possono essere utilizzati insieme in sistemi di protezione coordinati.
Le informazioni utili includono capacità del trasformatore, tensione primaria, tensione secondaria, corrente nominale, frequenza del sistema, posizione di installazione, tipo di trasformatore, corrente di guasto disponibile, funzione di protezione richiesta, quadro esistente e standard applicabili.
No. Le applicazioni dei trasformatori differiscono in modo significativo. Un fusibile per un trasformatore di tensione può avere caratteristiche elettriche molto diverse da quello progettato per un trasformatore di distribuzione ad alta capacità. Un abbinamento corretto è essenziale per una protezione affidabile.
Il coordinamento aiuta a garantire che, quando possibile, il dispositivo di protezione più vicino al guasto intervenga per primo. Ciò può ridurre le interruzioni non necessarie e consentire alle sezioni sane dell'impianto elettrico di rimanere energizzate.
Un fusibile del trasformatore è un componente relativamente compatto con un ruolo importante nella protezione elettrica. Il suo valore deriva dalla capacità di rispondere a condizioni di corrente anomale, isolare trasformatori difettosi e, nelle applicazioni di limitazione di corrente, ridurre l'energia che raggiunge le apparecchiature protette.
Tuttavia, una protezione affidabile non dipende solo dalla scelta di un fusibile con la corrente nominale corretta. È necessario considerare la tensione nominale, il potere di interruzione, le caratteristiche tempo-corrente, lo spunto del trasformatore, il livello di guasto, l'ambiente di installazione, la struttura del trasformatore e il coordinamento con altri dispositivi di protezione.
Per i progetti di trasformatori di media e alta tensione, la selezione del fusibile giusto in fase di progettazione può ridurre il rischio di funzionamenti fastidiosi, migliorare l'isolamento dei guasti e supportare una distribuzione dell'alimentazione più affidabile.
