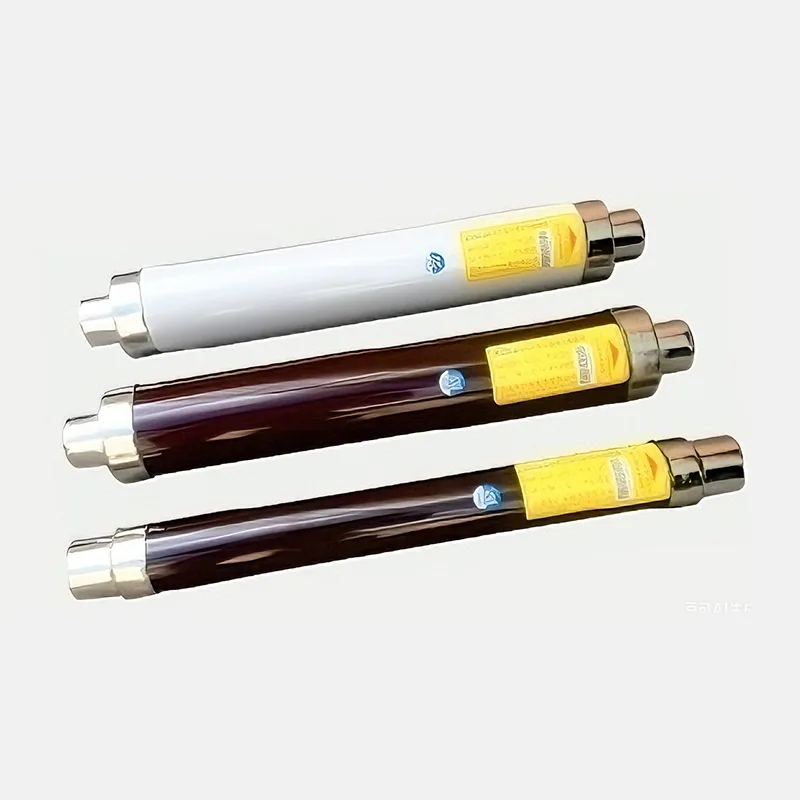

Fusibile per corrente limite ad alta tensione per trasformatore di protezione

I fusibili per corrente limite ad alta tensione per trasformatori di protezione sono dispositivi di protezione essenziali per i trasformatori di distribuzione nei sistemi di alimentazione. Dotati di limitazione di corrente rapida a livello di millisecondi e capacità di interruzione affidabile, sono ampiamente applicati nelle reti di distribuzione a media tensione da 10 kV a 40,5 kV e fungono da apparecchiature chiave per garantire la sicurezza del trasformatore e la stabilità della rete elettrica. Di seguito è riportata un'introduzione approfondita alle loro applicazioni principali e agli eccezionali vantaggi prestazionali, che ne dimostrano i meriti tecnici e il valore pratico nelle moderne infrastrutture energetiche.

Applicazioni principali

Questi dispositivi di protezione professionali sono sviluppati per soddisfare le esigenze di protezione mirate dei trasformatori di distribuzione in vari scenari di sistemi di alimentazione:

Protezione primaria sul lato alta tensione dei trasformatori di distribuzione

Sono più comunemente utilizzati come elementi di protezione principale per il lato alta tensione dei trasformatori di distribuzione a media tensione da 10 kV e 35 kV, compresi i tipi a bagno d'olio e a secco. Quando guasti interni come cortocircuiti degli avvolgimenti e guasti all'isolamento o cortocircuiti della linea esterna provocano sovracorrente, i fusibili si bruciano rapidamente prima che la corrente di cortocircuito raggiunga il picco per interrompere i circuiti difettosi. Ciò evita la bruciatura o l'esplosione del trasformatore causata dal surriscaldamento e dalla forza elettrodinamica e limita la diffusione dei guasti sull'intera rete elettrica. I modelli più diffusi includono XRNT1, CEF e STR20, con correnti nominali che vanno da 10 A a 80 A per adattarsi alle diverse capacità del trasformatore.

Protezione di supporto per unità principali ad anello e sottostazioni box-type

Nelle unità principali ad anello della rete di distribuzione urbana e nelle sottostazioni a scatola, questi fusibili cooperano con gli interruttori-sezionatori per formare uno schema di protezione economico ed efficiente "fusibile + interruttore-sezionatore". Questa soluzione sostituisce i costosi interruttori automatici e riduce notevolmente i costi di investimento nelle apparecchiature. La loro struttura plug-in compatta si adatta bene all'interno delle unità principali ad anello con spazio limitato, realizzando un rapido isolamento dei guasti e un'alimentazione sezionata affidabile, che è particolarmente adatta per le aree di distribuzione di energia urbana densamente caricate.

Protezione per nuovi sistemi di distribuzione energetica e industriale

Sono ampiamente installati nelle linee di collettori di parchi eolici e centrali fotovoltaiche, nonché nei sistemi di distribuzione ad alta tensione di impianti industriali per proteggere i trasformatori collegati alla rete. Possono far fronte alle fluttuazioni di produzione delle fonti di energia rinnovabile e ai carichi di impatto derivanti dalla produzione industriale, stabilizzare la tensione del sistema, garantire un'accurata protezione dei relè e supportare la connessione sicura alla rete di nuova energia e un'alimentazione elettrica industriale stabile.

Protezione del trasformatore in ambienti di lavoro gravosi

Sono disponibili versioni speciali personalizzate, tra cui tipi anticorrosione e completamente sigillati, per trasformatori che operano in condizioni difficili come zone costiere con nebbia salina, aree desertiche con tempeste di sabbia e regioni ad alta quota. Resistono costantemente alla corrosione ambientale esterna, mantengono prestazioni di protezione costanti, prolungano la durata di servizio delle apparecchiature e riducono le spese di manutenzione quotidiana.

Vantaggi prestazionali distintivi

Limitazione di corrente a livello di millisecondo e isolamento rapido dei guasti

I fusibili limitatori di corrente ad alta tensione offrono eccellenti prestazioni di limitazione della corrente e un'interruzione completa dei guasti entro 3-6 millisecondi, molto più velocemente degli interruttori automatici che normalmente impiegano decine di millisecondi. Trattengono la corrente di cortocircuito nella sua fase crescente con un rapporto di limitazione della corrente inferiore a 0,35, riducendo efficacemente l'impatto elettrodinamico e il danno termico, proteggendo gli avvolgimenti del trasformatore e le strutture di isolamento e riducendo i costi di manutenzione post-guasto.

Eccellente estinzione dell'arco ed elevata sicurezza operativa

Adottando una struttura tubolare in porcellana sigillata riempita di sabbia di quarzo, i fusibili possono raffreddare ed estinguere rapidamente gli archi elettrici generati durante la fusione, prevenendo il riaccensione dell'arco e il verificarsi di sovratensione. Realizzati con tubi fusibili ad alta temperatura e alta resistenza, vantano una capacità di interruzione superiore a 1000 MVA, garantendo un'interruzione sicura in condizioni di guasto ed eliminando i rischi di cortocircuito fase-fase ed esplosione delle apparecchiature.

Struttura compatta, installazione facile e manutenzione semplice

Piccole nelle dimensioni e leggere nel peso, si adattano a diversi layout di installazione. Il design plug-in consente una rapida sostituzione del fusibile senza attrezzi speciali, che può essere completata da un solo operatore entro 5-10 minuti, riducendo al minimo le perdite di interruzione di corrente. Grazie alle interfacce standard unificate, sono altamente compatibili con gli interruttori-sezionatori, le unità principali ad anello e altre apparecchiature tradizionali, semplificando la progettazione tecnica e la costruzione in loco.

Elevata efficienza in termini di costi e basso costo del ciclo di vita completo

Rispetto agli interruttori automatici, questi fusibili presentano costi di approvvigionamento iniziali molto inferiori, solo da 1/5 a 1/10 di quelli degli interruttori automatici. Con strutture interne semplici senza complesse parti meccaniche in movimento, non richiedono quasi nessuna manutenzione ordinaria. Supportata da una lunga durata e da un basso tasso di guasto, l'applicazione abbinata di fusibili e sezionatori di carico costituisce uno schema di protezione altamente conveniente ideale per la promozione su larga scala nelle reti di distribuzione. L'isolamento tempestivo dei guasti riduce inoltre l'influenza delle interruzioni e migliora l'affidabilità complessiva dell'alimentatore.

Protezione selettiva per il coordinamento gerarchico della protezione della rete

Questi fusibili di corrente limite ad alta tensione per trasformatori di protezione possiedono precise caratteristiche tempo-corrente con errore di controllo entro ±10%, ottenendo un coordinamento selettivo affidabile con dispositivi di protezione di livello superiore e inferiore come interruttori automatici a bassa tensione e altri fusibili. Verranno disattivati ​​solo i rami difettosi per evitare interruzioni di corrente su vaste aree. I modelli Premium sono inoltre dotati di protezione da sovratemperatura integrata per prevenire il surriscaldamento dei fusibili e migliorare ulteriormente la stabilità operativa complessiva.
