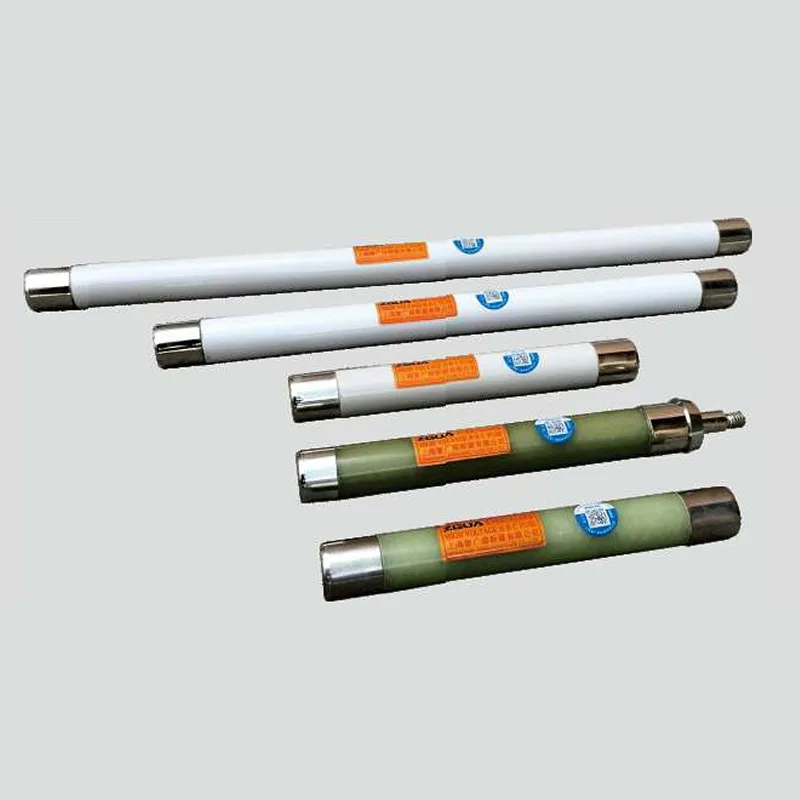

Fusibile per corrente limite ad alta tensione per la protezione del trasformatore di strumenti

Fusibili per corrente limite ad alta tensione per la protezione dei trasformatori di strumenti sono componenti protettivi fondamentali per i trasformatori di tensione (PT) nei sistemi di alimentazione. Caratterizzati da prestazioni di protezione precise e capacità di interruzione affidabile, sono ampiamente utilizzati nelle reti elettriche fino a 66 kV e fungono da apparecchiature essenziali per garantire il funzionamento sicuro dei trasformatori di tensione e prestazioni stabili della rete. Di seguito sono riportati i principali scenari applicativi e gli eccezionali vantaggi prestazionali, che riflettono pienamente i loro punti di forza tecnici e il valore pratico nelle moderne infrastrutture elettriche.

Scenari di distribuzione chiave

Questi dispositivi di protezione professionali sono sviluppati per soddisfare i requisiti di protezione unici dei trasformatori di tensione in varie applicazioni dei sistemi di alimentazione:

Protezione lato primario per TP in reti a media e bassa tensione

Sono comunemente utilizzati per la protezione del lato primario dei trasformatori di tensione nelle reti elettriche fino a 66 kV, in particolare nei sistemi da 10 kV e 35 kV. Quando si verificano guasti interni nei PT, come cortocircuiti tra spire, cortocircuiti tra strati e rottura dell'isolamento, questi fusibili si bruciano rapidamente scollegando i circuiti. Ciò previene danni o esplosioni del PT causati da surriscaldamento e guasti da cortocircuito e impedisce che i guasti si diffondano all'intero sistema ad alta tensione. I modelli mainstream includono RN2, RN4 e XRNP e la corrente nominale di 0,5 A si adatta perfettamente ai parametri operativi dei trasformatori di tensione.

Protezione per quadri interni e armadi di misurazione

Ampiamente installati in armadi PT, armadi combinati con scaricatori di sovratensione PT e sale di misurazione di sottostazioni e locali di distribuzione dell'energia, questi fusibili adottano una struttura a innesto per una facile installazione e sostituzione. Le loro dimensioni compatte si adattano bene agli spazi ristretti dell'armadio. Se abbinati ai sezionatori, formano circuiti di protezione PT completi per garantire un funzionamento sicuro e stabile dei sistemi di misurazione e monitoraggio dell'energia.

Protezione per TP montati su palo e apparecchiature di distribuzione esterna

I fusibili ad alta tensione di tipo drop-out per trasformatori di tensione sono ampiamente utilizzati per i TP montati su palo nelle reti di distribuzione urbane e rurali. Non solo possono proteggere i trasformatori di tensione, ma resistono anche alle sovratensioni transitorie e alle correnti di spunto causate dalla commutazione della rete o dai fulmini, nonché alle correnti transitorie di eccitazione indotte dalla sovratensione di risonanza, prevenendo così la bruciatura degli avvolgimenti PT.

Connessione alla rete di energia rinnovabile e sistemi di distribuzione industriale

Vengono installati nelle linee di collettori delle centrali eoliche e fotovoltaiche nonché nei sistemi di distribuzione ad alta tensione delle imprese industriali per fornire una protezione stabile ai trasformatori di tensione. Garantiscono una misurazione accurata della tensione e una protezione affidabile dei relè e assicurano una connessione stabile alla rete di nuove fonti di energia e un'alimentazione ininterrotta per la produzione industriale.

Vantaggi prestazionali distintivi

Protezione precisa e rapido isolamento dei guasti

I fusibili limitatori di corrente ad alta tensione per la protezione dei trasformatori di strumenti presentano eccellenti prestazioni di limitazione della corrente e una risposta rapida del fusibile. Possono eliminare i guasti entro 1-5 ms, limitando efficacemente i picchi di corrente di cortocircuito e riducendo l'impatto elettrodinamico e il danno termico. Dotati di speciali fili fusibili come il filo di nichelcromo, possono resistere alle normali correnti di spunto transitorie e agire tempestivamente contro la sovracorrente continua, realizzando una protezione accurata per i trasformatori di tensione.

Prestazioni superiori di estinzione dell'arco ed elevata sicurezza operativa

Questi fusibili di corrente limite ad alta tensione per la protezione dei trasformatori di strumenti adottano strutture di tubi in porcellana sigillati riempiti di sabbia di quarzo. Gli archi elettrici generati durante la fusione possono essere estinti istantaneamente mediante sabbia di quarzo per evitare il riinnesco dell'arco e la sovratensione. I tubi dei fusibili sono realizzati con materiali resistenti alle alte temperature e ad alta resistenza con forte resistenza alla pressione ed eccellente capacità di interruzione, con una capacità di interruzione superiore a 1000 MVA, garantendo un'interruzione del circuito sicura e affidabile in condizioni di guasto.

Struttura compatta, installazione facile e manutenzione ridotta

Piccoli e leggeri, questi fusibili sono adatti a varie condizioni di installazione. Il design plug-in consente la sostituzione rapida del fusibile senza strumenti professionali, consentendo l'utilizzo da parte di una sola persona e risparmiando notevolmente sui tempi di manutenzione. Le interfacce standard sono caratterizzate da un'elevata compatibilità con sezionatori, quadri e altre apparecchiature di potenza, riducendo la difficoltà di progettazione ingegneristica e di costruzione in loco.

Elevata efficienza dei costi e basso costo a vita intera

Rispetto agli interruttori automatici e ad altri dispositivi di protezione, questi fusibili hanno una struttura semplice senza parti meccaniche complesse, con bassi costi di approvvigionamento e spese di manutenzione giornaliera quasi pari a zero. Hanno una lunga durata e un basso tasso di guasto, riducendo di fatto i costi operativi giornalieri della rete. Inoltre, il rapido isolamento dei guasti riduce le perdite dovute a interruzione dell'alimentazione e migliora l'affidabilità complessiva dell'alimentatore.

Forte compatibilità e ampia gamma di applicazioni

Disponibili in diverse specifiche, questi fusibili per corrente limite ad alta tensione per la protezione dei trasformatori di strumenti sono compatibili con diversi livelli di tensione, capacità PT e parametri operativi della rete, con correnti nominali che vanno da 0,5 A a 6,3 A. Vari tipi, inclusi modelli per interni come XRNP e tipi di drop-out per esterni, soddisfano diverse esigenze di installazione in loco, rendendoli uno dei dispositivi di protezione PT più ampiamente adottati nei sistemi di alimentazione.
