Quadri isolati in gas

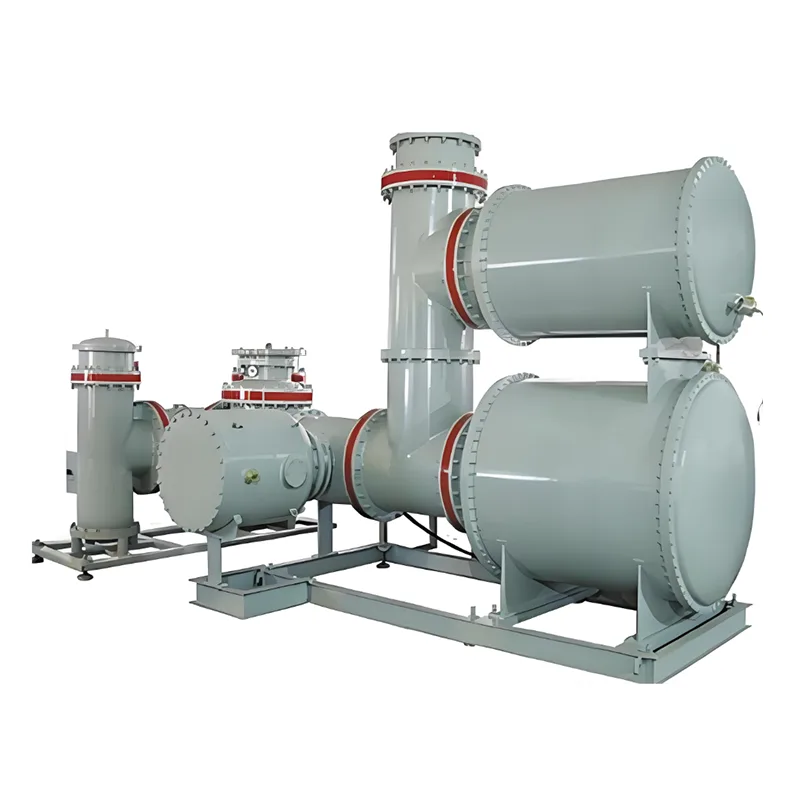

I quadri isolati in gas (GIS) sono un set completo di apparecchiature di distribuzione dell'energia ad alta tensione. Integra componenti ad alta tensione (interruttori automatici, sezionatori, trasformatori di strumenti di tensione e sbarre collettrici) in un involucro metallico completamente sigillato.

Questa serie presenta un design a serbatoio comune trifase, con la sbarra collettrice principale montata nella posizione inferiore o superiore. Offre un layout compatto ed elevata flessibilità, con una distanza minima tra le campate di 800 mm per adattarsi alle diverse condizioni del sito. Il prodotto offre un'elevata capacità di interruzione fino a 50 kA e una corrente nominale fino a 4000 A. La custodia in lega di alluminio offre un'eccellente resistenza alla corrosione e un peso ridotto.

Vantaggi fondamentali

1. Struttura altamente integrata

GIS integra componenti fondamentali come interruttori automatici e sbarre collettrici in un assieme sigillato, occupando solo da un quinto a un decimo dello spazio dei quadri convenzionali. Risparmia in modo significativo le risorse del territorio, rendendolo ideale per i siti con vincoli di spazio.

2. Isolamento superiore e affidabilità operativa

GIS utilizza SF₆ come mezzo isolante ed estinguente dell'arco, fornendo prestazioni di isolamento di gran lunga superiori a quelle dell'aria. Combinato con un guscio metallico completamente chiuso, resiste alle intemperie, alla polvere, alla nebbia salina e ad altri agenti esterni, garantendo un funzionamento estremamente stabile.

3. Prestazioni di sicurezza migliorate

Tutte le parti sotto tensione ad alta tensione sono completamente sigillate, senza lasciare conduttori esposti, eliminando completamente i rischi di scosse elettriche e cortocircuiti esterni. La sicurezza è notevolmente superiore a quella dei quadri di tipo aperto.

4. Manutenzione ridotta ed economia a lungo termine

La struttura chiusa protegge i componenti interni dall'invecchiamento e dai danni, con conseguenti bassi tassi di guasto e intervalli di manutenzione più lunghi rispetto alle apparecchiature convenzionali. Riduce notevolmente il carico di lavoro e i costi di funzionamento e manutenzione, offrendo notevoli vantaggi economici per tutta la durata di servizio.

5.Ampia adattabilità ambientale

Il GIS funziona in modo affidabile in condizioni difficili, tra cui alta quota, forte inquinamento, condizioni corrosive costiere, freddo estremo e caldo estremo. È adatto a quasi tutte le applicazioni di costruzione di reti elettriche.

Principali applicazioni

1.Attrezzature centrali per reti elettriche ad alta e altissima tensione (UHV)

Ampiamente utilizzato nelle sottostazioni da 110 kV e superiori, sostituisce i tradizionali quadri aperti per migliorare la stabilità della rete nei principali snodi della rete.

2.Soluzione preferita per i siti con scarso territorio

Ideale per aree urbane centrali, sottostazioni sotterranee e centrali elettriche interne. Il suo design compatto risolve efficacemente i limiti di spazio.

3.Alimentazione per carichi critici

Fornisce energia stabile per il trasporto ferroviario, grandi imprese industriali e minerarie, data center e altri carichi critici di Classe I, supportando un'alimentazione ininterrotta.

4.Adeguamento ed ampliamento della capacità delle vecchie sottostazioni

Consente rapidi aggiornamenti della capacità all'interno dell'area esistente senza grandi opere civili, riducendo la complessità e i costi di adeguamento.

5.Costruzione di reti resilienti in ambienti difficili

Utilizzato in aree costiere, ad alta quota e fortemente inquinate per resistere a condizioni operative severe, estendendo la durata di servizio delle risorse della rete e rafforzando la resilienza alle catastrofi.
