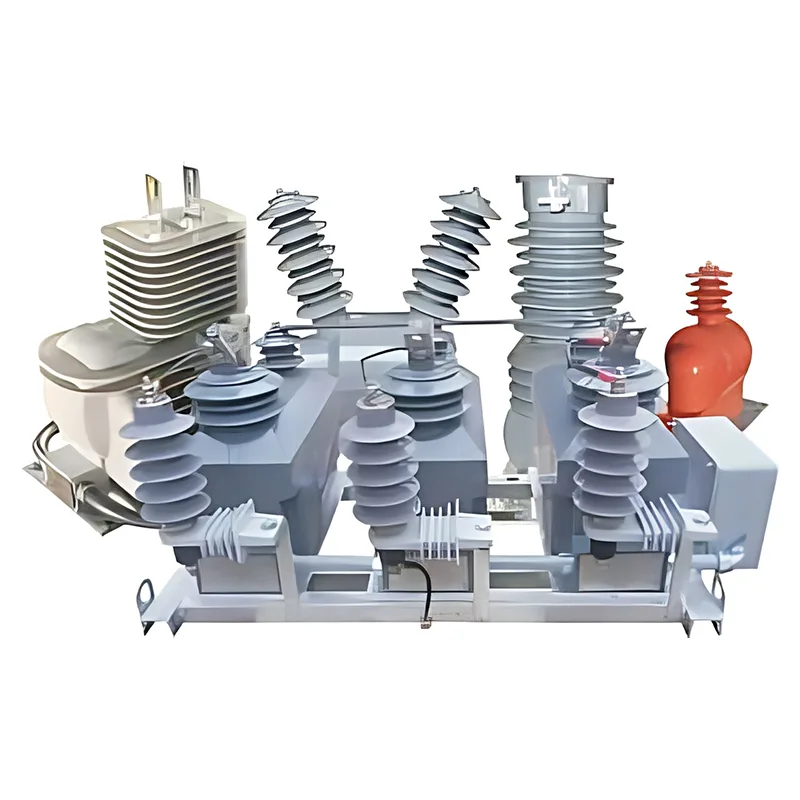

HuixingfornisceMedtrasformatori per strumenti di tensione iumper sistemi di distribuzione dell'energia da 10–17,5 kV, che supporta misurazioni accurate dell'energia, monitoraggio in tempo reale e relè di protezione affidabili per sottostazioni e installazioni elettriche esterne.
Riepilogo dell'articolo:I trasformatori di misura di media tensione sono componenti essenziali nelle moderne reti di distribuzione elettrica. Convertendo valori elevati di corrente e tensione in segnali standardizzati, consentono a misuratori, sistemi di monitoraggio e relè di protezione di funzionare in modo sicuro e preciso. Questa guida spiega i trasformatori di corrente (TA), i trasformatori di tensione (TV), le loro applicazioni principali, importanti specifiche tecniche e considerazioni sulla scelta. Esplora inoltre i vantaggi della progettazione integrata, dell'adattabilità all'esterno, delle prestazioni di sovraccarico e della conformità agli standard. Per ingegneri, appaltatori elettrici e professionisti degli appalti, la comprensione di questi fattori aiuta a identificare i trasformatori di misura adatti per sistemi di distribuzione dell'energia affidabili, efficienti e attenti allo spazio.
I trasformatori di misura di media tensione sono dispositivi di misura elettrici progettati per ridurre correnti o tensioni primarie elevate a valori secondari inferiori e standardizzati. Creano una pratica interfaccia tra i circuiti di potenza a media tensione e le apparecchiature di misurazione, controllo e protezione a bassa tensione.
A differenza dei trasformatori di potenza, che trasferiscono l'energia elettrica tra circuiti a diversi livelli di tensione, i trasformatori di misura forniscono principalmente la misurazione elettrica e l'isolamento del segnale. Le loro prestazioni influiscono direttamente sulla precisione dei sistemi di misurazione e sull'affidabilità dei dispositivi di protezione.
Nella distribuzione dell'energia vengono utilizzati due tipi principali:
Nelle reti di media tensione, questi dispositivi sono comunemente installati in sottostazioni, quadri elettrici, stazioni di distribuzione e installazioni elettriche esterne. I loro valori nominali e i sistemi di isolamento devono corrispondere alle condizioni operative delle apparecchiature che servono.
I trasformatori di misura utilizzano l'induzione elettromagnetica per riprodurre le quantità elettriche primarie come segnali secondari. Questi segnali sono progettati per essere proporzionali ai valori originali entro l'intervallo di precisione e le condizioni operative specificati.
Un trasformatore di corrente produce una corrente secondaria ridotta corrispondente alla corrente che scorre attraverso il suo circuito primario. Ad esempio, un TA da 100/5 A ha un rapporto di trasformazione nominale di 20:1. Nelle condizioni operative specificate, una corrente primaria di 100 A corrisponde ad una corrente secondaria di circa 5 A.
I trasformatori di corrente vengono utilizzati per la misurazione dell'energia, il monitoraggio del carico e il rilevamento della corrente di guasto. Le loro caratteristiche di precisione e protezione devono essere adeguate alle apparecchiature collegate e al range di corrente previsto.
Un trasformatore di tensione riduce la tensione primaria a una tensione secondaria inferiore adatta per apparecchiature di misurazione e controllo. Il rapporto di trasformazione dipende dalla tensione del sistema, dalle tensioni nominali primaria e secondaria del trasformatore e dall'applicazione prevista.
La combinazione della misurazione di corrente e tensione in un assieme coordinato può semplificare il layout elettrico. Huixing offre una configurazione integrata che combina tre trasformatori di corrente e tre trasformatori di tensione (3CT+3PT) in un'unica unità compatta per installazioni di distribuzione adeguate.
Per ulteriori informazioni sulle apparecchiature elettriche correlate, esplora Huixingsoluzioni di quadri isolati in gas.
I trasformatori di misura di media tensione supportano funzioni di misurazione, monitoraggio e protezione nelle reti di distribuzione. La selezione della configurazione appropriata aiuta gli ingegneri elettrici a soddisfare i requisiti del progetto senza compromettere la sicurezza o le prestazioni di misurazione.
Nelle sottostazioni esterne, i trasformatori di misura forniscono segnali di misura a contatori di energia, sistemi di monitoraggio e relè di protezione. Dati accurati su corrente e tensione supportano la fatturazione dell'elettricità, la valutazione del carico e il processo decisionale operativo.
I trasformatori di misura forniscono segnali elettrici per schemi di protezione associati a linee di distribuzione, trasformatori di potenza, banchi di condensatori e quadri. Durante condizioni operative anomale, questi segnali aiutano i relè a identificare i guasti e ad avviare le azioni protettive appropriate.
Nelle stazioni di distribuzione compatte e nelle sottostazioni prefabbricate lo spazio è spesso limitato. Un gruppo trasformatore integrato può ridurre il numero di componenti installati separatamente, semplificare la disposizione delle apparecchiature e aiutare gli ingegneri a utilizzare lo spazio disponibile nell'armadio in modo più efficiente.
Le apparecchiature di distribuzione per esterni devono resistere all'esposizione ambientale mantenendo un isolamento affidabile e prestazioni di misurazione. I trasformatori di misura opportunamente progettati possono essere integrati con interruttori montati su palo, unità principali ad anello e altre apparecchiature esterne compatibili.
Le specifiche tecniche determinano se un trasformatore di misura è adatto per una particolare installazione elettrica. Gli acquirenti dovrebbero valutare la configurazione completa della potenza anziché fare affidamento solo sulla tensione nominale.
| Parametro | Informazioni sul prodotto Huixing | Perché è importante |
|---|---|---|
| Intervallo di tensione di applicazione | Sistemi da 10–17,5 kV | Stabilisce il campo di applicazione previsto per la media tensione. |
| Configurazione integrata | 3CT+3PT | Combina tre trasformatori di corrente e tre trasformatori di tensione in un unico assieme. |
| Livello di isolamento | 17,5/38/95 kV | Indica i valori di isolamento specificati; confermare le definizioni dei test applicabili e i requisiti di classificazione. |
| Capacità di sovraccarico corrente | Corrente continua al 120%; 130%–150% fino a 8 ore, come specificato | Aiuta a valutare l'idoneità a carichi variabili nelle condizioni operative indicate. |
| Fattore di sicurezza dello strumento | VS=5 | Rilevante per la protezione degli strumenti di misura collegati in condizioni specificate. |
| Tensione dell'avvolgimento secondario | 3 kVef, come indicato nella descrizione del prodotto | Richiede conferma rispetto alla documentazione tecnica del produttore e all'applicazione prevista. |
| Norme applicabili | IEC 60044-1, ANSI C57.13, IEC 61869-1 e IEC 61869-4 sono indicati nella pagina del prodotto | Supporta la valutazione delle prestazioni di misurazione, dell'isolamento, dei test e dei requisiti applicativi. |
Nota: La tabella riassume le informazioni pubblicate sulla pagina prodotto. Confermare le esatte valutazioni specifiche del modello, gli standard e le edizioni applicabili, le condizioni di test e le specifiche contrattuali con il produttore prima dell'acquisto. Non si deve presumere che i valori si applichino in modo identico a ogni configurazione.
La classe di precisione definisce l'errore di misurazione consentito in condizioni specificate. La potenza nominale, generalmente espressa in volt-ampere (VA), indica il carico che un trasformatore è progettato per supportare soddisfacendo i requisiti prestazionali specificati.
Per le applicazioni di misurazione, gli ingegneri dovrebbero valutare la precisione di misurazione richiesta e il carico dello strumento collegato. Le applicazioni di protezione richiedono una valutazione separata dei requisiti dei relè, delle condizioni di corrente di guasto e delle prestazioni di protezione specificate del trasformatore.
Le prestazioni di isolamento devono corrispondere alla tensione massima del sistema e ai livelli di resistenza richiesti. Le informazioni sul prodotto di Huixing specificano anche una corrente termica di breve durata pari a 80 volte la corrente nominale per un secondo e una corrente dinamica pari a 2,5 volte quella di riferimento della corrente termica dichiarata. Poiché si tratta di valutazioni significative, l'interpretazione esatta e l'applicabilità devono essere verificate nella documentazione tecnica del produttore prima dell'approvazione tecnica.
I trasformatori di misura integrati a media tensione possono contribuire a migliorare l'efficienza dell'installazione e semplificare la disposizione delle apparecchiature. I vantaggi effettivi dipendono dal modello selezionato, dalla disposizione del quadro, dalle condizioni ambientali e dalle specifiche del progetto.
La combinazione di trasformatori di corrente e tensione in un unico assieme può ridurre l'ingombro richiesto per componenti separati. Ciò è particolarmente utile nelle sottostazioni compatte, nelle stazioni di distribuzione di tipo box e nelle installazioni in cui lo spazio del quadro è limitato.
La descrizione del prodotto Huixing identifica l'isolamento in resina colata e l'idoneità all'esterno come caratteristiche chiave. La sua configurazione integrata è descritta anche come l'utilizzo di passanti per pareti esterne di tipo CPE per installazioni compatibili. I team di progetto dovrebbero confermare le valutazioni ambientali richieste, la disposizione di montaggio, le condizioni di inquinamento e l'esposizione agli agenti atmosferici prima di specificare un'unità.
Un assemblaggio coordinato può semplificare il posizionamento dei componenti e il cablaggio secondario. Le apparecchiature preconfigurate possono anche ridurre alcuni lavori di assemblaggio in loco, sebbene l'installazione richieda comunque personale qualificato, collegamenti terminali corretti e verifica rispetto ai disegni approvati.
I trasformatori di misura opportunamente specificati forniscono i segnali di ingresso richiesti da misuratori, dispositivi di monitoraggio e relè di protezione. Le loro prestazioni supportano decisioni operative affidabili, a condizione che l'intera catena di misurazione e protezione sia progettata correttamente.
La scelta di un trasformatore di misura di media tensione richiede il coordinamento tra progettazione elettrica, integrazione delle apparecchiature, requisiti di sicurezza e pianificazione degli approvvigionamenti. Una specifica dettagliata aiuta a prevenire discrepanze tra il trasformatore e il sistema collegato.
Lavorare con un espertoproduttore di trasformatori di misura di media tensionepuò aiutare gli acquirenti a chiarire i requisiti tecnici prima della produzione. Per installazioni personalizzate, fornire lo schema unifilare, le caratteristiche del sistema, la descrizione dell'applicazione e le dimensioni dell'interfaccia richieste quando si richiede un preventivo.
Una corretta installazione è essenziale per mantenere la precisione della misurazione e la sicurezza elettrica. I trasformatori di misura devono essere installati secondo i disegni approvati, le istruzioni dell'apparecchiatura, i codici elettrici applicabili e le procedure di sicurezza specifiche del sito.
Importante precauzione di sicurezza:Non aprire mai il circuito secondario di un trasformatore di corrente sotto tensione. Potrebbero svilupparsi tensioni pericolose. Anche i circuiti secondari dei trasformatori di tensione devono essere protetti contro i cortocircuiti e la loro messa a terra e protezione secondaria deve seguire il progetto approvato.
Gli intervalli di manutenzione devono seguire le raccomandazioni del produttore, le condizioni operative del sito e le normative applicabili. Le ispezioni tipiche possono includere il controllo di danni all'isolamento, contaminazione, collegamenti allentati, corrosione, surriscaldamento e prove di ingresso di umidità.
Per le installazioni esterne, è necessario considerare l'esposizione ambientale e i livelli di inquinamento quando si pianificano i programmi di ispezione e pulizia. Eventuali letture anomale o difetti visibili devono essere valutati da personale elettrico qualificato prima che l'apparecchiatura venga rimessa in servizio.
Il loro scopo principale è convertire correnti e tensioni primarie elevate in segnali secondari inferiori per la misurazione, il conteggio dell'energia, il monitoraggio e la trasmissione di protezione. Ciò consente agli strumenti e ai sistemi di protezione di bassa tensione di ottenere le informazioni elettriche necessarie per monitorare le reti di media tensione.
Un trasformatore di corrente riduce la corrente primaria ad una corrente secondaria proporzionale, mentre un trasformatore di tensione riduce la tensione primaria ad una tensione secondaria proporzionale. Entrambi supportano la misurazione e la protezione, ma hanno valori nominali, modalità di connessione e requisiti di sicurezza diversi.
Huixing descrive i suoi trasformatori di misura di media tensione per sistemi di distribuzione di energia da 10–17,5 kV. Gli acquirenti devono confermare il modello esatto, la tensione massima del sistema, il livello di isolamento, i rapporti di trasformazione e le specifiche tecniche applicabili al loro progetto.
Sì, i modelli specificatamente progettati e classificati per uso esterno possono essere installati in applicazioni di distribuzione esterna idonee. Prima dell'acquisto, verificare l'idoneità ambientale, la progettazione dell'isolamento, i requisiti di montaggio e la compatibilità con il sito di installazione.
Un gruppo integrato 3CT+3PT combina tre trasformatori di corrente e tre trasformatori di tensione in un'unica unità. Può risparmiare spazio e semplificare la disposizione delle apparecchiature in sottostazioni compatte e altre installazioni di distribuzione compatibili. La configurazione deve essere verificata rispetto allo schema elettrico del progetto e ai requisiti di misurazione.
Richiedi una scheda tecnica specifica per il modello, disegni tecnici approvati, rapporti di trasformazione, classi di precisione, potenze nominali, gradi di isolamento, standard applicabili e documentazione di test pertinente. Per progetti personalizzati, confermare l'interfaccia di installazione e le connessioni secondarie richieste prima di approvare l'ordine.
I trasformatori di misura di media tensione sono essenziali per misurazioni accurate, protezione efficace e funzionamento affidabile nelle moderne reti di distribuzione dell'energia. La loro idoneità dipende dai corretti rapporti di trasformazione, dai requisiti di precisione, dalle prestazioni di isolamento, dalla capacità di resistenza ai guasti e dalla compatibilità con l'impianto elettrico completo. I progetti integrati possono offrire ulteriori vantaggi laddove lo spazio e l'efficienza dell'installazione sono importanti.
Huixing fornisce soluzioni di trasformatori di misura a media tensione per applicazioni di distribuzione da 10 a 17,5 kV, inclusi requisiti di misurazione, monitoraggio e protezione. Se stai pianificando l'aggiornamento di una sottostazione, sviluppando un sistema di distribuzione compatto o acquistando apparecchiature per un progetto elettrico all'aperto, rivedi attentamente i tuoi requisiti tecnici econtattaciper discutere le specifiche del prodotto, le opzioni di configurazione e un preventivo adeguato per il tuo progetto.
