Huixingfornisce progettato professionalmenteRaccordi connettori sottostazioneper progetti di infrastrutture elettriche in cui sono essenziali connessioni meccaniche sicure, prestazioni elettriche stabili e resistenza alla corrosione a lungo termine. Progettati per l'interconnessione di apparecchiature, l'installazione di sbarre collettrici, la giunzione di conduttori e l'assemblaggio strutturale, questi raccordi aiutano gli ingegneri energetici a costruire sistemi di sottostazioni affidabili per ambienti operativi esigenti.
Riepilogo dell'articolo:I raccordi dei connettori per sottostazioni sono componenti piccoli ma critici nelle sottostazioni elettriche. Collegano conduttori, sbarre collettrici, isolanti, elementi strutturali e apparecchiature elettriche gestendo al tempo stesso carichi meccanici, vibrazioni, movimenti termici ed esposizione ambientale. Questa guida illustra le tipologie principali, le applicazioni, le considerazioni sui materiali e sul trattamento superficiale, i requisiti di qualità e i fattori di acquisto per progetti di servizi pubblici, EPC e di ingegneria elettrica.
Sommario
- Perché i raccordi dei connettori della sottostazione sono importanti?
- Quali tipi di raccordi di connessione vengono utilizzati nelle sottostazioni?
- Dove vengono applicati i raccordi dei connettori della sottostazione?
- Quali materiali e trattamenti superficiali sono importanti?
- Come scegliere i raccordi giusti?
- Perché prendere in considerazione Huixing per i componenti di connessione della sottostazione?
- Domande frequenti
Perché i raccordi dei connettori della sottostazione sono importanti?
Le moderne sottostazioni dipendono da centinaia di punti di connessione meccanici ed elettrici. Un trasformatore, una sbarra collettrice, un interruttore automatico, un sezionatore, una stringa isolante, un conduttore o una struttura di supporto non possono funzionare come un sistema integrato senza l'hardware di connessione adeguatamente selezionato.
Raccordi connettori sottostazionefornire l'interfaccia tra questi componenti. A seconda del loro design, possono trasferire carichi meccanici, fissare conduttori, mantenere la continuità elettrica, compensare il movimento o prevenire l'allentamento accidentale.
Un raccordo affidabile deve funzionare in modo costante in condizioni quali:
- Carico elettrico continuo e variazioni di temperatura
- Vento, vibrazioni e stress meccanico
- Dilatazione e contrazione termica
- Umidità esterna, ossidazione e inquinamento industriale
- Forze meccaniche di cortocircuito e condizioni operative anomale
- Requisiti di installazione e manutenzione a lungo termine
Per questo motivo la scelta del raccordo non dovrebbe basarsi solo sulle dimensioni o sul prezzo di acquisto. La resistenza meccanica, l'affidabilità del contatto, la resistenza alla corrosione, l'accuratezza dimensionale, la compatibilità di installazione e le condizioni di servizio previste dovrebbero essere valutate insieme.
Quali tipi di raccordi di connessione vengono utilizzati nelle sottostazioni?
Punti di connessione diversi richiedono strutture hardware diverse. Una gamma di prodotti ben progettata normalmente comprende componenti per il collegamento delle apparecchiature, il fissaggio delle sbarre collettrici, l'assemblaggio degli isolanti, la giunzione dei conduttori e il bloccaggio.
| Tipo di raccordo | Funzione primaria | Applicazione tipica | Requisito chiave |
|---|---|---|---|
| Collegamenti e piastre | Collegamento meccanico | Attrezzature e montaggi strutturali | Elevata resistenza e precisione dimensionale |

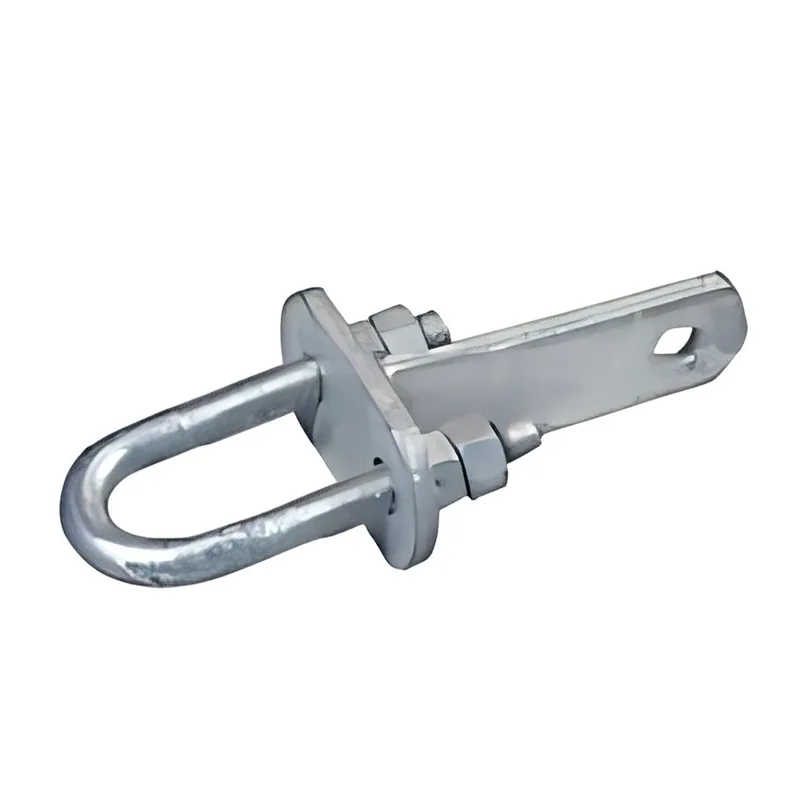

| Bulloni a U e viti a U | Serraggio e fissaggio | Sbarre ed elementi strutturali | Forza di serraggio stabile |
| Raccordi sferici | Collegamento isolante | Assemblaggio della stringa isolante | Movimento flessibile e capacità di carico |
| Forcelle e perni | Collegamento e bloccaggio dei giunti | Assemblaggi isolanti e hardware | Innesto meccanico sicuro |
| Connettori di giunzione | Collegamento del conduttore | Unione e riparazione di conduttori | Contatto elettrico affidabile |
| Giunti di dilatazione | Compensazione del movimento termico | Sistemi di sbarre | Flessibilità controllata |
| Raccordi di transizione rame-alluminio | Connessione in metallo diverso | Interfacce rame-alluminio | Controllo della corrosione galvanica |
Questa classificazione semplifica l'approvvigionamento perché gli ingegneri possono abbinare la struttura del raccordo con l'effettiva funzione di connessione invece di considerare intercambiabile tutto l'hardware della sottostazione.
Dove vengono applicati i raccordi dei connettori della sottostazione?
Interconnessione delle apparecchiature
I componenti del connettore possono essere utilizzati per stabilire connessioni meccaniche o conduttive tra le principali apparecchiature della sottostazione. Le strutture di connessione regolabili possono anche adattarsi a diversi angoli di installazione e requisiti di spaziatura, rendendole utili quando la disposizione delle apparecchiature varia da progetto a progetto.
Installazione di sbarre
Le sbarre collettrici devono rimanere posizionate accuratamente resistendo ai carichi elettrici, alle vibrazioni, alle forze del vento e ai movimenti legati alla temperatura. Bulloni a U, morsetti, piastre, supporti e componenti relativi all'espansione aiutano a mantenere un posizionamento stabile durante tutto il ciclo operativo.
Gruppo stringa isolante
I raccordi sferici, le forcelle, i perni e la relativa ferramenta sono comunemente utilizzati quando si collegano gli isolanti ai conduttori o alle strutture di supporto. Il loro design meccanico consente al gruppo di adattarsi al movimento mantenendo una connessione sicura.
Giunzioni dei conduttori e connessioni di transizione
I connettori di giunzione e i raccordi di transizione sono particolarmente importanti quando i conduttori devono essere uniti o quando i conduttori in rame e alluminio si incontrano. Componenti di transizione adeguatamente progettati possono aiutare ad affrontare le differenze tra metalli diversi e ridurre il rischio di degrado della connessione.
Fissaggio e Manutenzione Strutturale
I raccordi dei connettori supportano anche l'installazione e la manutenzione delle strutture in acciaio e dei gruppi elettrici delle sottostazioni. Le dimensioni standardizzate possono semplificare il lavoro di sostituzione, ridurre i tempi di installazione e aiutare i team di manutenzione a ripristinare le apparecchiature in modo più efficiente.
Quali materiali e trattamenti superficiali sono importanti?
La selezione del materiale influisce direttamente sulla durata e sulle prestazioni meccaniche dell'hardware di connessione della sottostazione. L'acciaio è comunemente selezionato dove è richiesta un'elevata resistenza meccanica, mentre rame, alluminio e leghe speciali possono essere utilizzati dove la conduttività elettrica o la riduzione del peso sono una priorità.
Per le installazioni esterne, la protezione della superficie è altrettanto importante. Le informazioni sui prodotti di Huixing evidenziano la zincatura a caldo come trattamento chiave per migliorare la resistenza alla corrosione. Un rivestimento di zinco uniforme aiuta a proteggere le superfici in acciaio esposte dall'ossidazione e dalla ruggine, in particolare in ambienti esterni.
Importanti considerazioni sui materiali e sulla produzione includono:
- Resistenza meccanica:Il raccordo deve resistere alle forze di trazione, taglio e carico previste.
- Precisione dimensionale:Le dimensioni precise aiutano a prevenire problemi di installazione e disallineamento della connessione.
- Prestazioni elettriche:I componenti di connessione conduttivi dovrebbero fornire un contatto stabile con un'adeguata resistenza di contatto.
- Protezione dalla corrosione:I trattamenti superficiali devono corrispondere all'umidità, all'inquinamento, all'esposizione al sale e alle condizioni esterne del sito.
- Compatibilità termica:I componenti devono adattarsi alle variazioni di temperatura e ai movimenti termici previsti.
- Consistenza della produzione:Una qualità di produzione costante è essenziale quando i raccordi vengono acquistati in grandi quantità per lo stesso progetto.
Come scegliere i raccordi giusti?
La scelta dell'hardware di connessione corretto inizia dai requisiti tecnici effettivi e non solo dal nome del prodotto. I team di approvvigionamento e gli ingegneri elettrici dovrebbero esaminare l'ambiente di connessione completo prima di confermare le specifiche.
1. Confermare la funzione di connessione
Determinare se il componente è necessario per il collegamento delle apparecchiature, la giunzione dei conduttori, il supporto delle sbarre collettrici, il fissaggio strutturale, l'assemblaggio dell'isolante o la compensazione della dilatazione termica.
2. Controlla dimensioni e compatibilità
Le dimensioni di connessione, la disposizione dei bulloni, le dimensioni dei conduttori, gli angoli di installazione e le interfacce di montaggio devono corrispondere alle apparecchiature esistenti o progettate. La compatibilità dimensionale riduce gli interventi di modifica in fase di installazione.
3. Valutare l'ambiente operativo
Per le sottostazioni esterne, particolare attenzione merita la resistenza alla corrosione. Gli ambienti costieri, umidi, industriali e fortemente inquinati possono richiedere una migliore protezione della superficie e materiali accuratamente selezionati.
4. Considerare i carichi meccanici ed elettrici
Il raccordo deve essere in grado di gestire le forze meccaniche previste mantenendo allo stesso tempo prestazioni elettriche affidabili laddove la conduttività è parte della sua funzione.
5. Rivedere il controllo qualità e la capacità di fornitura
Per i grandi progetti infrastrutturali, lotti coerenti e consegne affidabili sono importanti tanto quanto le prestazioni dei singoli prodotti. Gli acquirenti dovrebbero valutare il controllo delle materie prime, l'accuratezza della produzione, le procedure di ispezione, l'imballaggio e la capacità di produzione prima di effettuare ordini all'ingrosso.
Perché prendere in considerazione Huixing per i componenti di connessione della sottostazione?
Huixing posiziona i suoi prodotti di connessione per sottostazioni in base ai requisiti pratici di ingegneria energetica, tra cui resistenza meccanica, resistenza alla corrosione, montaggio preciso e funzionamento affidabile a lungo termine. Secondo le informazioni sul prodotto, i raccordi sono realizzati in acciaio e protetti mediante zincatura a caldo, mentre la produzione comprende controlli di qualità dall'ispezione delle materie prime fino ai test sul prodotto finito.
L'azienda fornisce anche una gamma più ampia diraccordi per sottostazioni, supportando applicazioni che includono l'installazione di sbarre collettrici, il collegamento di apparecchiature, l'assemblaggio di isolanti, il collegamento di conduttori e il fissaggio strutturale. Questa gamma di prodotti più ampia può essere utile per progetti che richiedono un approvvigionamento coordinato anziché l'approvvigionamento di ogni componente separatamente.
Per gli acquirenti internazionali, un capaceProduttore e fornitore cinesedovrebbe essere in grado di fornire specifiche coerenti, supporto per la personalizzazione, coordinamento degli ordini di massa e comunicazione tecnica reattiva. Questi fattori possono influenzare direttamente la pianificazione del progetto e i costi totali di approvvigionamento.
Quando si valuta un fornitore, è utile richiedere disegni, informazioni sui materiali, dettagli sul trattamento superficiale, standard applicabili, documentazione di ispezione, specifiche di imballaggio e campioni, ove necessario. Ciò crea una base tecnica più chiara per confrontare i fornitori e ridurre il rischio di acquisto.
Domande frequenti
A cosa servono i raccordi di connessione per sottostazioni?
Sono utilizzati per stabilire collegamenti meccanici ed elettrici all'interno delle sottostazioni. Le applicazioni comuni includono l'interconnessione di apparecchiature, il fissaggio di sbarre collettrici, l'assemblaggio di isolanti, la giunzione di conduttori, il fissaggio strutturale e la compensazione del movimento termico.
Perché la zincatura a caldo è importante per i raccordi delle sottostazioni?
La zincatura a caldo fornisce un rivestimento protettivo di zinco sulle superfici in acciaio. Aiuta a ridurre l'ossidazione e la corrosione, rendendo i raccordi zincati particolarmente adatti per infrastrutture elettriche esterne esposte all'umidità e alle mutevoli condizioni atmosferiche.
I raccordi per connettori possono essere utilizzati con metalli diversi?
Sì, è possibile progettare raccordi di transizione specializzati per connessioni tra metalli diversi come rame e alluminio. La progettazione appropriata aiuta a gestire le diverse caratteristiche dei materiali e a ridurre il rischio di corrosione galvanica sulla connessione.
Come scelgo il raccordo corretto per un progetto di sottostazione?
Inizia con la funzione di connessione, le dimensioni del conduttore o dell'apparecchiatura, i carichi meccanici, i requisiti elettrici, le condizioni ambientali, il trattamento superficiale e gli standard di progetto applicabili. I disegni e le specifiche tecniche del fornitore devono essere esaminati prima della selezione finale.
Sono disponibili raccordi per connettori personalizzati per sottostazioni?
La personalizzazione può essere disponibile a seconda del produttore e dei requisiti del progetto. Gli acquirenti devono fornire dimensioni di connessione, disegni, preferenze dei materiali, condizioni operative, quantità richieste e standard tecnici applicabili quando richiedono una soluzione personalizzata.
Conclusione
Un hardware di connessione affidabile è fondamentale per il funzionamento sicuro e stabile della sottostazione. Dall'interconnessione delle apparecchiature e dal fissaggio delle sbarre alla giunzione dei conduttori e all'assemblaggio degli isolanti, i raccordi adeguatamente progettati aiutano a mantenere l'integrità meccanica e connessioni elettriche affidabili per lunghi periodi di funzionamento. Se stai acquistando raccordi di alta qualità per una nuova sottostazione, un aggiornamento della rete, un progetto di manutenzione o un'applicazione per infrastrutture elettriche di massa,contattacia Huixing per discutere i requisiti tecnici, le specifiche del prodotto, le esigenze di personalizzazione e i piani di approvvigionamento.
