Huixingforniscesoluzioni di isolamento ad alta tensioneprogettato per un isolamento elettrico affidabile e un supporto meccanico nei sistemi di trasmissione e distribuzione. Con applicazioni di tensione che coprono 45 kV–220 kV per la gamma di prodotti in evidenza, questi isolatori aiutano a proteggere linee aeree, sottostazioni, impianti di energia rinnovabile e reti elettriche industriali da stress elettrici e ambientali.
Un isolante ad alta tensione è un componente essenziale della moderna infrastruttura elettrica. Separa i conduttori sotto tensione dalle strutture messe a terra, supporta le apparecchiature elettriche e aiuta a prevenire correnti di dispersione e scariche elettriche. La scelta dell'isolante giusto richiede molto più che la corrispondenza della tensione nominale: gli ingegneri devono anche valutare il materiale isolante, la distanza superficiale, la resistenza meccanica, la gravità dell'inquinamento, la temperatura, le dimensioni di montaggio e gli standard applicabili. Questa guida spiega i principali tipi, applicazioni, criteri di selezione e considerazioni sulla manutenzione dei sistemi di isolamento ad alta tensione, aiutando gli sviluppatori di progetti e i team di procurement a prendere decisioni più informate.
Un isolante ad alta tensione è un componente elettrico che impedisce il flusso di corrente indesiderato tra conduttori sotto tensione e strutture messe a terra fornendo al contempo il supporto meccanico richiesto dall'installazione. Viene comunemente utilizzato su torri di trasmissione, sbarre di sottostazioni, sezionatori, interruttori automatici e altre apparecchiature ad alta tensione.
In una rete elettrica, il guasto dell'isolamento può provocare scariche elettriche, danni alle apparecchiature, interruzioni non pianificate e rischi per la sicurezza. Un isolante adeguatamente specificato aiuta a mantenere le distanze elettriche e a resistere alla tensione operativa, alle sovratensioni di commutazione, agli impulsi dei fulmini e ai carichi meccanici.
La gamma di prodotti Huixing copre applicazioni da 45 kV a 220 kV e offre molteplici opzioni di materiali isolanti. La sua selezione di apparecchiature ad alta tensione è destinata alla trasmissione di energia, sottostazioni, progetti di energia rinnovabile e sistemi di distribuzione industriale.
Per la pianificazione del progetto, è importante distinguere la tensione del sistema dalla tensione nominale massima dell'apparecchiatura e dal livello di isolamento richiesto. Questi valori sono correlati ma non intercambiabili. La specifica finale dovrebbe seguire la progettazione elettrica del progetto e i requisiti di utilità applicabili.
I materiali isolanti influenzano le prestazioni elettriche, il comportamento meccanico, la resistenza ambientale, il peso e i requisiti di manutenzione. Tre opzioni ampiamente utilizzate sono la porcellana, il vetro e il composito di gomma siliconica.

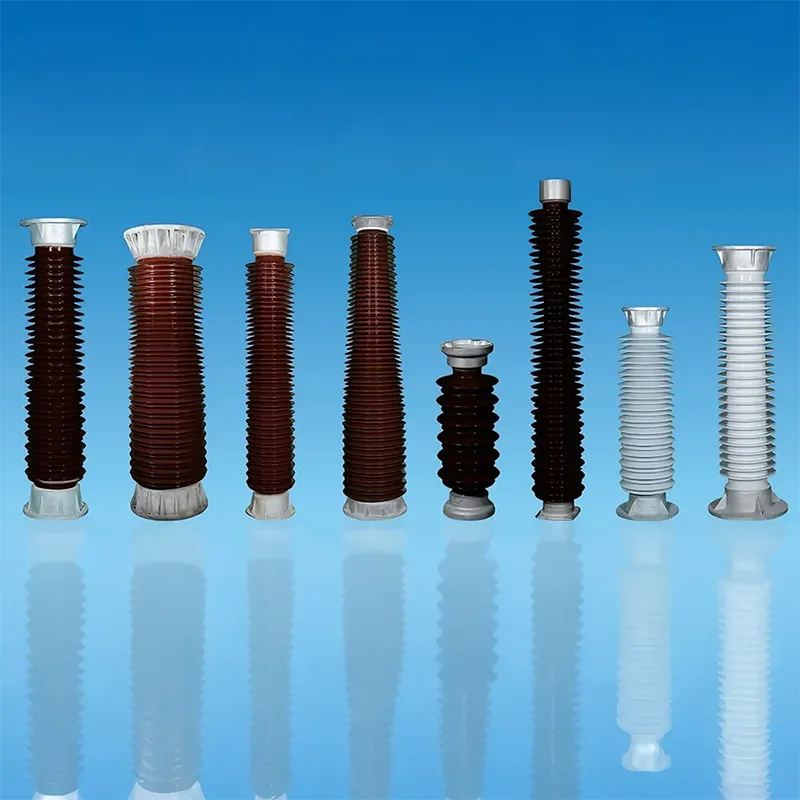

La porcellana offre prestazioni consolidate di isolamento elettrico, rigidità e resistenza a molte condizioni operative esterne. I post isolatori in porcellana sono comunemente usati per supportare le sbarre e le apparecchiature elettriche nelle sottostazioni. La loro idoneità dipende dalla potenza elettrica specificata, dal carico meccanico, dal design della superficie e dall'ambiente di installazione.
Il vetro è ampiamente utilizzato nelle applicazioni di trasmissione aerea. Le sue proprietà elettriche e le caratteristiche superficiali lo rendono adatto per progetti specifici di sospensione e isolamento della linea. Gli ingegneri dovrebbero verificare la valutazione meccanica dell'isolante in vetro selezionato, le prestazioni di inquinamento e la compatibilità con l'hardware della linea.
I progetti compositi generalmente combinano un nucleo portante con un alloggiamento in polimero isolante. La gomma siliconica può fornire utili caratteristiche superficiali idrofobiche e un peso relativamente basso. Queste proprietà possono essere vantaggiose nelle zone costiere, negli ambienti industriali inquinati e nelle installazioni in cui la movimentazione del peso è importante.
Nessun materiale è universalmente migliore. La selezione dovrebbe considerare l'applicazione, l'esposizione ambientale, i requisiti elettrici, il carico meccanico, le condizioni di servizio previste e la documentazione tecnica verificata del produttore.
Gli isolanti separano i conduttori sotto tensione dalle torri di trasmissione messe a terra supportando al tempo stesso i carichi causati dal peso del conduttore, dal vento e dal potenziale accumulo di ghiaccio. Le disposizioni di sospensione e deformazione vengono selezionate in base alla configurazione della linea, alla tensione del conduttore e al progetto strutturale.
Le sottostazioni utilizzano isolatori per supportare le sbarre collettrici e mantenere lo spazio libero attorno ai sezionatori, agli interruttori automatici e ad altre apparecchiature elettriche. La resistenza meccanica richiesta e la configurazione di montaggio dipendono dalla disposizione dell'apparecchiatura e dai carichi operativi.
Gli impianti di energia rinnovabile richiedono un isolamento affidabile in corrispondenza dei collegamenti dei trasformatori, delle sbarre ad alta tensione e dei punti di interconnessione alla rete. La scelta dell'isolante deve tenere conto della progettazione elettrica, dell'esposizione esterna e delle condizioni ambientali del sito.
Impianti di produzione, attività minerarie, impianti chimici e altri grandi siti industriali possono gestire reti di distribuzione ad alta tensione dedicate. Un isolamento adeguato aiuta a mantenere una separazione sicura tra i componenti sotto tensione e le strutture di supporto messe a terra, in particolare dove sono presenti polvere, umidità o contaminanti corrosivi.
Esplora la pagina del prodotto dell'isolante ad alta tensione di Huixing per informazioni sul prodotto e le specifiche disponibili.
Questi vantaggi dipendono dalle specifiche corrette, dalla qualità della produzione, dalle pratiche di installazione e dalle condizioni operative. Nessun isolante può eliminare ogni rischio di guasto elettrico, quindi la protezione a livello di sistema e l'ispezione di routine rimangono essenziali.
Prima di ordinare, i tecnici devono confrontare la potenza elettrica con la resistenza meccanica richiesta, la distanza superficiale, l'altezza complessiva, le dimensioni di montaggio e il peso. Le informazioni sui prodotti di Huixing includono una tabella delle specifiche del post-isolatore in porcellana con modelli per diverse classi di tensione, comprese le applicazioni di sistema da 110 kV e 220 kV.
| Parametro | Esempio o riferimento | Perché è importante |
|---|---|---|
| Classe di tensione | Specifico del progetto; gli esempi includono 110 kV e 220 kV | Stabilisce l'applicazione elettrica richiesta e il coordinamento dell'isolamento. |
| Materiale isolante | Composito in porcellana, vetro o gomma siliconica | Influisce sulla progettazione meccanica, sull'idoneità ambientale e sulle considerazioni sulla manutenzione. |
| Forza a sbalzo | Dipendente dal modello; espresso in kN | Indica la capacità di carico di flessione specificata di un post isolante. |
| Forza torsionale | Dipendente dal modello; espresso in kN·m | Aiuta a stabilire l'idoneità laddove i carichi torsionali sono rilevanti. |
| Distanza di dispersione | Dipendente dal modello; espresso in mm | Supporta le prestazioni di isolamento della superficie richieste in condizioni di inquinamento e esposizione all'umidità. |
| Altezza totale | Dipendente dal modello; espresso in mm | Determina lo spazio libero per l'installazione e la disposizione delle apparecchiature. |
| Dimensioni di montaggio | Configurazioni specificate dei fori di montaggio superiore e inferiore | Garantisce la compatibilità con le strutture di supporto e l'hardware di connessione. |
| Peso | Dipendente dal modello; espresso in kg | Influenza il trasporto, il sollevamento e la pianificazione dell'installazione. |
Ad esempio, la tabella dei post isolanti in porcellana pubblicata da Huixing elenca il modello C6-550-3150 per una tensione di sistema di 110 kV, con una resistenza a sbalzo di 6 kN, resistenza alla torsione di 4 kN·m, distanza di dispersione nominale di 3.150 mm e altezza complessiva di 1.220 mm. Il peso indicato è di 57 kg. Questi valori si applicano a quello specifico modello e non devono essere generalizzati ad altri isolatori.
Per le applicazioni a tensione più elevata, la stessa tabella di prodotto comprende anche modelli di sistema da 220 kV con caratteristiche meccaniche, dimensioni e pesi diversi. Confermare sempre il disegno attuale e la scheda tecnica prima dell'acquisto perché il modello selezionato e i requisiti del progetto determinano la configurazione finale.
Una decisione di acquisto affidabile inizia dai requisiti tecnici del progetto e non solo dal prezzo. Utilizzare la seguente lista di controllo per confrontare i prodotti adatti.
Quando si richiede un preventivo, fornire la classe di tensione, il tipo di installazione, le condizioni ambientali, i valori meccanici richiesti, la quantità, gli standard applicabili e la destinazione della consegna. Queste informazioni aiutano il fornitore a identificare un modello appropriato e riducono il rischio di mancata corrispondenza delle specifiche.
Anche un isolante scelto correttamente può avere prestazioni inferiori se viene danneggiato durante il trasporto o installato in modo errato. Un processo di ispezione e installazione disciplinato aiuta a preservare le prestazioni elettriche e meccaniche previste.
La frequenza delle ispezioni dovrebbe riflettere la politica di manutenzione dell'azienda, le condizioni delle apparecchiature, la gravità ambientale e la storia operativa. Le installazioni costiere o ad alto inquinamento possono richiedere diverse modalità di ispezione e pulizia rispetto ad ambienti più puliti. Le decisioni di manutenzione dovrebbero basarsi sui requisiti documentati del sito piuttosto che su un programma universale.
Il suo scopo principale è isolare elettricamente conduttori o componenti sotto tensione dalle strutture messe a terra fornendo al contempo il supporto meccanico richiesto dall'installazione. Aiuta a prevenire la corrente di dispersione e il flashover se selezionato e installato correttamente.
I materiali compositi in porcellana, vetro e gomma siliconica sono opzioni comuni. La scelta migliore dipende dai requisiti di tensione, dai carichi meccanici, dai livelli di inquinamento, dall'esposizione agli agenti atmosferici, dalla progettazione del montaggio e da considerazioni sulla manutenzione.
Huixing descrive la sua gamma di isolanti ad alta tensione in grado di coprire applicazioni da 45 kV a 220 kV. La tabella pubblicata sui post-isolatori in porcellana elenca anche i modelli selezionati per altre classi di tensione del sistema. Gli acquirenti devono confermare il modello esatto e la valutazione richiesti per il loro progetto.
La distanza superficiale dovrebbe essere determinata in base ai requisiti applicabili di coordinamento dell'isolamento, alla gravità dell'inquinamento, alle condizioni ambientali e agli standard pertinenti. Non deve essere selezionato esclusivamente in base alla tensione nominale del sistema.
Richiedere la scheda tecnica, i disegni dimensionali approvati, i rapporti di prova applicabili, la documentazione di ispezione, le istruzioni di installazione e la conferma degli standard richiesti. La documentazione specifica del progetto aiuta a verificare che il prodotto selezionato corrisponda al progetto tecnico.
Sì, a condizione che il design selezionato sia adatto all'inquinamento, alla nebbia salina, all'umidità, alla temperatura e all'esposizione chimica del sito. Per questi ambienti sono importanti la scelta dei materiali, la distanza superficiale, la pianificazione della manutenzione e la verifica specifica del progetto.
Un isolante ad alta tensione è una parte fondamentale di un'infrastruttura elettrica sicura e affidabile. Le sue prestazioni dipendono dalla corretta combinazione di valori nominali elettrici, resistenza meccanica, distanza di dispersione, selezione dei materiali, idoneità ambientale e qualità dell'installazione. Una revisione tecnica approfondita prima dell'approvvigionamento può ridurre i problemi di compatibilità, migliorare la pianificazione della manutenzione e supportare l'affidabilità della rete a lungo termine.
Huixing offre soluzioni di isolamento ad alta tensione per linee di trasmissione, sottostazioni, impianti di energia rinnovabile e sistemi di alimentazione industriale. Se stai acquistando un isolante per una nuova installazione, aggiornamento della rete o sostituzione di apparecchiature, rivedi le specifiche del prodotto econtattacicon la classe di tensione, i requisiti meccanici, l'ambiente operativo e la quantità del progetto. Il team di Huixing può aiutarti a identificare una configurazione adatta e fornire le informazioni tecniche necessarie per la valutazione dell'approvvigionamento.
