Huixingfornisce soluzioni di apparecchiature elettriche per sistemi di trasmissione e distribuzione, inclusiInterruttore automatico ad alta tensioneprogettato per sottostazioni esterne e progetti di energia ad alta tensione. Utilizzando un interruttore automatico a gas SF₆ a serbatoio morto con tecnologia a doppia estinzione dell'arco, questa apparecchiatura aiuta a controllare i circuiti elettrici, interrompere i guasti da cortocircuito e supportare il funzionamento affidabile della rete. Comprenderne i principi di funzionamento, le specifiche tecniche e i criteri di selezione consente alle utility, agli appaltatori EPC e agli utenti di energia industriale di prendere decisioni di acquisto informate.
Un interruttore automatico ad alta tensione è un dispositivo di protezione essenziale nei moderni sistemi di alimentazione elettrica. Commuta i circuiti durante il normale funzionamento e interrompe le correnti di guasto quando si verificano condizioni elettriche anomale. Il portafoglio di interruttori automatici ad alta tensione a gas SF₆ a serbatoio morto di Huixing copre livelli di tensione nominale da 40,5 kV a 245 kV, con opzioni di corrente di interruzione nominale di cortocircuito che vanno da 25 kA a 63 kA. Il suo design a doppia estinzione dell'arco combina i principi dell'autoenergia e del tipo puffer per supportare un'interruzione affidabile in diverse condizioni di guasto. Questa guida spiega il meccanismo di funzionamento, i principali vantaggi, le applicazioni, i parametri tecnici, le considerazioni sulla selezione e le pratiche di manutenzione che gli ingegneri elettrici e gli acquirenti del progetto dovrebbero comprendere prima di scegliere un interruttore automatico.
Un interruttore automatico ad alta tensione è un dispositivo di commutazione e protezione progettato per stabilire, trasportare e interrompere la corrente elettrica nei sistemi di alimentazione ad alta tensione. A differenza di un interruttore convenzionale, deve essere in grado di interrompere le correnti di guasto che possono raggiungere livelli estremamente elevati durante i cortocircuiti.
Quando si verifica un guasto, il sistema di protezione rileva condizioni elettriche anomale e invia un comando di sgancio all'interruttore. Il suo meccanismo di funzionamento separa i contatti e il sistema di estinzione dell'arco spegne l'arco elettrico formato durante l'interruzione. Questo processo isola il circuito interessato e aiuta a limitare i danni a trasformatori, linee di trasmissione, sbarre collettrici e altre apparecchiature collegate.

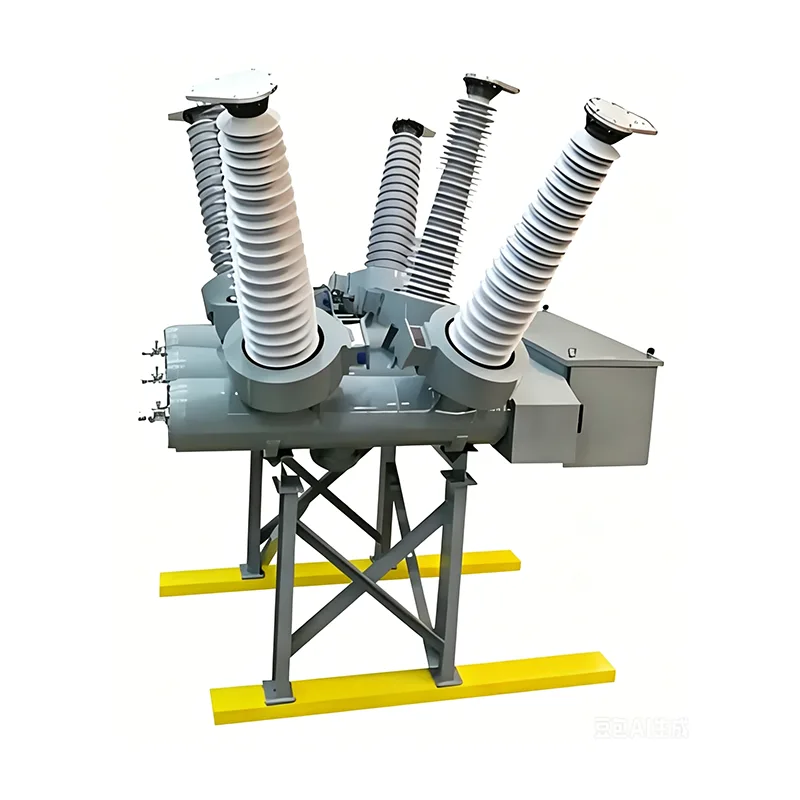

La soluzione in primo piano di Huixing utilizza ainterruttore automatico del gas SF₆ con serbatoio morto. In un design a serbatoio morto, il gruppo interruttore è alloggiato all'interno di un involucro metallico messo a terra. Il gas SF₆ funge da mezzo isolante e di estinzione dell'arco nella progettazione del prodotto specificato.
Per le aziende elettriche e i progetti di ingegneria industriale, la scelta dell'interruttore corretto è essenziale per ottenere una protezione affidabile dai guasti, flessibilità operativa e prestazioni coordinate del sistema elettrico.
Scopri di più sull'interruttore automatico ad alta tensione di Huixing e sulle sue configurazioni tecniche disponibili.
Il processo operativo combina segnali di protezione elettrica, un sistema di azionamento meccanico e un meccanismo di estinzione dell'arco. Ogni parte deve rispondere correttamente per garantire che l'interruttore interrompa la corrente in modo sicuro.
Durante il normale funzionamento, i contatti dell'interruttore rimangono chiusi, consentendo alla corrente di fluire attraverso il circuito. L'apparecchiatura deve trasportare la corrente nominale specificata senza superare i limiti operativi e di aumento della temperatura applicabili.
I relè di protezione monitorano parametri elettrici come corrente e tensione. Quando un cortocircuito o un'altra condizione anomala soddisfa i criteri di protezione configurati, il relè invia un segnale di intervento al meccanismo di controllo dell'interruttore.
Dopo aver ricevuto il comando di sgancio, il comando separa i contatti. Tra di loro si forma un arco elettrico perché la corrente continua attraverso il mezzo ionizzato per un breve periodo. L'interruttore dell'interruttore deve controllare ed estinguere efficacemente questo arco.
Il prodotto di Huixing utilizza un approccio di duplice estinzione dell'arco che combina i principi dell'autoenergia e del tipo puffer. In condizioni di corrente di cortocircuito più elevate, il calore generato dall’arco aiuta a espandere il gas SF₆ e a creare un flusso di gas ad alta velocità. In condizioni di corrente di guasto inferiore, la compressione meccanica genera un getto di gas direzionale per raffreddare la regione dell'arco.
Una volta estinto l'arco, lo spazio tra i contatti deve recuperare una rigidità dielettrica sufficiente a sopportare la tensione transitoria di ripristino. Ciò aiuta a prevenire la riaccensione dell'arco e supporta il successo dell'isolamento dei guasti.
Per i progetti di trasmissione e trasformazione all'aperto, le prestazioni dell'interruttore influiscono sulla sicurezza del sistema, sulla pianificazione della manutenzione e sui costi operativi a lungo termine. I principali vantaggi di un interruttore automatico SF₆ con serbatoio morto opportunamente specificato includono quanto segue.
Questi vantaggi dipendono dalla corretta progettazione, installazione, messa in servizio e manutenzione. Un interruttore automatico dovrebbe sempre essere selezionato in base allo studio effettivo della rete e agli standard di progetto applicabili piuttosto che alle sole descrizioni generali del prodotto.
Gli interruttori automatici ad alta tensione vengono utilizzati ovunque le reti elettriche richiedano una commutazione controllata e un'interruzione affidabile delle correnti di guasto. I modelli SF₆ a serbatoio morto di Huixing sono destinati principalmente a sottostazioni esterne e progetti di trasmissione e trasformazione di energia.
Le sottostazioni utilizzano interruttori automatici per controllare gli alimentatori in entrata e in uscita, i circuiti dei trasformatori e le sezioni delle sbarre collettrici. Aiutano a isolare i guasti consentendo al tempo stesso alle parti non interessate della rete di rimanere in servizio quando lo schema di protezione e commutazione lo consente.
Grandi strutture industriali e parchi industriali possono richiedere connessioni ad alta tensione per supportare apparecchiature di produzione, motori di grandi dimensioni e trasformatori di distribuzione. Gli interruttori automatici adeguatamente dimensionati forniscono un importante livello di protezione per questi impianti elettrici.
I progetti di energia solare ed eolica richiedono apparecchiature di commutazione e protezione tra gli impianti di produzione, i sistemi di collettori, i trasformatori e il punto di connessione alla rete. La scelta dell'interruttore automatico deve tenere conto del livello di tensione del progetto, del contributo della corrente di guasto, del coordinamento della protezione e delle condizioni operative.
Man mano che i servizi pubblici espandono le sottostazioni o sostituiscono apparecchiature obsolete, i nuovi interruttori automatici devono essere compatibili con i valori elettrici della rete esistente, il layout fisico, i circuiti di controllo e lo schema di protezione.
Per ciascuna applicazione, gli ingegneri devono verificare se il modello selezionato soddisfa il livello di guasto, i requisiti di isolamento, i compiti di commutazione e le condizioni ambientali del progetto.
Gli ingegneri elettrici dovrebbero valutare una tensione superiore alla tensione nominale quando confrontano gli interruttori automatici ad alta tensione. Il potere di interruzione, la corrente continua, i livelli di resistenza all'isolamento, i tempi di funzionamento, la resistenza meccanica e i requisiti di controllo influenzano tutti l'idoneità.
| Parametro tecnico | Informazioni sul prodotto Huixing | Perché è importante |
|---|---|---|
| Intervallo di tensione nominale | 40,5–245 kV | Deve corrispondere alla classe di tensione del sistema e ai requisiti di coordinamento dell'isolamento. |
| Campo di corrente nominale | 1.600–4.000 A, a seconda del modello | Determina la capacità di trasporto di corrente continua specificata. |
| Corrente di interruzione nominale di cortocircuito | 25–63 kA, a seconda del modello | Deve essere sufficiente per la corrente di cortocircuito presunta nel punto di installazione. |
| Frequenza nominale | 50/60 Hz | Deve corrispondere alla frequenza del sistema di alimentazione. |
| Tensione di tenuta a frequenza industriale | Dipendente dal modello; i valori pubblicati includono 140 kV e livelli superiori | Supporta la valutazione delle prestazioni di isolamento in condizioni di test specificate. |
| Tensione di tenuta all'impulso di un fulmine | Dipendente dal modello; i valori pubblicati vanno da 325 kV a 1.050 kV | Indica la capacità specificata del sistema di isolamento di resistere alle sovratensioni impulsive. |
| Resistenza meccanica | 6.000 cicli di funzionamento elencati | Aiuta a valutare la vita operativa meccanica nelle condizioni di prova definite. |
| Orario di apertura | 30 ms o meno, come pubblicato | Influisce sulla protezione e sulle prestazioni di commutazione all'interno dell'intera sequenza di interruzione. |
| Tempo di rottura | 60 ms o meno, come pubblicato | Indica il tempo necessario per interrompere la corrente nelle condizioni specificate. |
| Norme applicabili | Sono elencati GB/T 1984 e IEC 62271-100 | Fornisce una base per la revisione dei test sui prodotti e dei requisiti di conformità. |
Nota importante sulla selezione:I valori riportati sopra riepilogano la pagina del prodotto e non rappresentano una tabella completa di valutazione modello per modello. I valori nominali individuali variano in base alla classe di tensione e alla configurazione. Gli acquirenti devono richiedere la scheda tecnica più recente e confermare tutti i valori richiesti per il modello esatto prima di approvare un acquisto.
La scelta di un interruttore automatico ad alta tensione richiede il coordinamento tra il team di progettazione elettrica, il fornitore dell'attrezzatura, l'appaltatore del progetto e l'ente operativo. La seguente lista di controllo fornisce un punto di partenza pratico.
Huixing offre configurazioni di prodotto per diversi requisiti di tensione e corrente, con personalizzazione disponibile per determinate condizioni di progetto. Gli ingegneri dovrebbero presentare le specifiche di rete e i requisiti di progetto per garantire che l'interruttore proposto corrisponda all'applicazione effettiva.
Anche un interruttore ben progettato richiede un adeguato programma di ispezione e manutenzione. La frequenza e l'ambito della manutenzione devono seguire le istruzioni del produttore, le normative applicabili, la storia operativa e la valutazione dei rischi del sito.
Importanti attività di manutenzione possono includere:
L’SF₆ è un potente gas serra. La gestione del gas, la prevenzione delle perdite, il recupero e lo smaltimento devono seguire le normative ambientali applicabili e le procedure del produttore. Qualsiasi manutenzione che coinvolga apparecchiature ad alta tensione o gas pressurizzato deve essere eseguita da personale qualificato utilizzando procedure di sicurezza approvate.
Una strategia di manutenzione proattiva aiuta a identificare i problemi in via di sviluppo prima che incidano sulla disponibilità delle apparecchiature e supporta una pianificazione del ciclo di vita più prevedibile.
La sua funzione principale è quella di commutare i circuiti elettrici e interrompere le correnti di guasto quando richiesto dal sistema di protezione. Aiuta a isolare i guasti e proteggere le apparecchiature collegate dalle conseguenze di condizioni elettriche anomale.
Huixing elenca opzioni di tensione nominale da 40,5 kV a 245 kV per il suo portafoglio di interruttori automatici a gas SF₆ a serbatoio morto. Le valutazioni esatte e i parametri tecnici associati dipendono dal modello selezionato.
SF₆ ha forti proprietà dielettriche e di estinzione dell'arco, che lo rendono adatto per alcuni progetti di interruzione ad alta tensione. Poiché è anche un potente gas serra, sono importanti una sigillatura efficace, il monitoraggio delle perdite, il recupero e una gestione responsabile.
La corrente nominale si riferisce alla corrente che l'interruttore è progettato per trasportare continuamente in condizioni specificate. La corrente di interruzione nominale di cortocircuito si riferisce al livello di corrente di guasto che è progettata per interrompere in condizioni di prova definite. Entrambi i rating devono soddisfare i requisiti del sistema.
Utilizzare la corrente di cortocircuito presunta calcolata per il punto di installazione, quindi verificare la potenza nominale richiesta e le condizioni del sistema applicabili con il team di progettazione elettrica. Il potere di interruzione selezionato deve essere adeguato al livello di guasto della rete e ai compiti di commutazione specificati.
Huixing indica che è disponibile una produzione personalizzata per determinati requisiti tecnici, inclusi parametri elettrici speciali e condizioni ambientali difficili. Fornire la tensione, la corrente, il potere di interruzione richiesti, le condizioni del sito e la documentazione di progetto per confermare la fattibilità.
La pagina del prodotto Huixing elenca GB/T 1984 e IEC 62271-100. Gli acquirenti devono confermare l'edizione applicabile, la documentazione di prova di tipo richiesta, le normative locali e qualsiasi standard aggiuntivo specifico del progetto prima di effettuare un ordine.
Un interruttore automatico ad alta tensione è un componente critico nei sistemi di trasmissione e distribuzione di potenza, poiché supporta le normali operazioni di commutazione e la rapida interruzione per guasto. Nella scelta dell'apparecchiatura, gli ingegneri dovrebbero valutare la tensione nominale, la corrente continua, la capacità di interruzione di cortocircuito, i livelli di resistenza all'isolamento, le prestazioni operative, le condizioni ambientali e i requisiti di manutenzione come un insieme integrato di criteri. Il portafoglio di interruttori automatici a gas SF₆ a serbatoio morto di Huixing, che copre le classi di tensione 40,5–245 kV e incorpora la tecnologia a doppia estinzione dell'arco, fornisce opzioni per sottostazioni esterne, sistemi di alimentazione industriale, connessioni di energia rinnovabile e progetti di reti di trasmissione. Per identificare la configurazione appropriata per la tua applicazione, esplora le soluzioni di interruttori automatici ad alta tensione di Huixing econtattaciper discutere le vostre specifiche tecniche, richiedere documentazione specifica per il modello e ottenere un preventivo su misura per il vostro progetto energetico.
