Interruttore automatico ad alta tensione

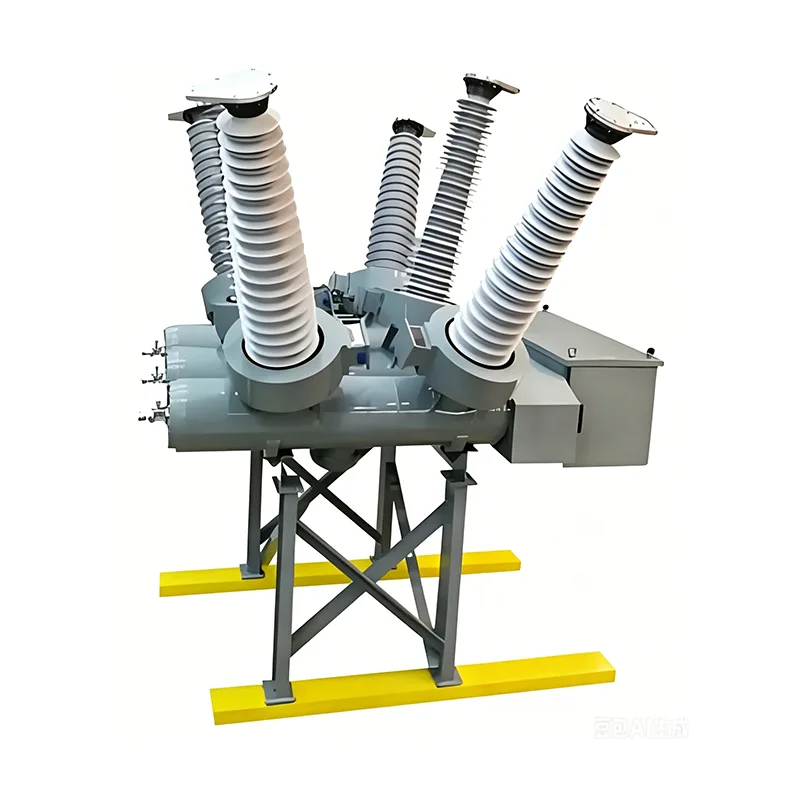

Gli interruttori automatici a gas SF₆ con serbatoio morto sono interruttori automatici ad alta tensione maturi e ampiamente adottati per applicazioni di trasmissione e distribuzione di energia a media e alta tensione, che fungono da apparecchiature critiche per garantire il funzionamento sicuro e stabile delle reti elettriche.

Essendo l'interruttore principale ad alta tensione per progetti di trasmissione e trasformazione di energia all'aperto, copre un intervallo di tensione nominale da 40,5 kV a 245 kV, un intervallo di corrente di interruzione di cortocircuito da 25 kA a 63 kA e un intervallo di corrente nominale da 1.600 A a 4.000 A. La sua gamma completa di parametri soddisfa diversi requisiti operativi, dalle reti di distribuzione regionali alle reti elettriche dorsali.

Progettato e prodotto in stretta conformità con gli standard internazionali IEC e ANSI, questo interruttore automatico ad alta tensione raggiunge livelli avanzati a livello internazionale in indicatori fondamentali tra cui prestazioni di isolamento dielettrico, capacità di interruzione e resistenza meccanica, rendendolo la soluzione preferita per la costruzione di reti elettriche e progetti di ammodernamento.

Scenari applicativi

È progettato principalmente per l'installazione a serbatoio morto in sottostazioni esterne, con opzioni flessibili di configurazione trifase e monofase. Può essere perfettamente adattato alla scala, al layout e alla pianificazione della rete delle sottostazioni, soddisfacendo le esigenze di molteplici scenari, tra cui la messa in servizio di nuove sottostazioni e l'ammodernamento di sottostazioni obsolete.

È adatto a vari progetti di trasmissione e trasformazione dell'energia, tra cui l'espansione della rete di distribuzione urbana, l'alimentazione di parchi industriali, la connessione alla rete di centrali elettriche a energia rinnovabile e il supporto di progetti per linee di trasmissione interregionali. In quanto interruttore automatico ad alta tensione indispensabile nei sistemi di distribuzione dell'energia delle sottostazioni, svolge le funzioni principali di chiusura, apertura e protezione dai guasti del circuito.

Con un'eccellente adattabilità ambientale, mantiene un funzionamento stabile in condizioni climatiche esterne difficili, fornisce un controllo affidabile del circuito e un'interruzione dei guasti per le strutture della rete esterna e funge da apparecchiatura di supporto principale per i sistemi di distribuzione di energia esterna ad alta tensione.

Vantaggi fondamentali

Flessibilità di personalizzazione superiore

Supporta la produzione personalizzata su misura per condizioni operative speciali in loco (come alta quota, elevata umidità e ambienti fortemente corrosivi) e requisiti tecnici (compresi livelli di tensione e parametri di interruzione speciali), soddisfacendo con precisione le richieste personalizzate di diversi progetti e ottenendo il perfetto abbinamento degli interruttori automatici con gli scenari ingegneristici.

Sicurezza e affidabilità eccezionali

Adotta un collaudato design strutturale a serbatoio morto e utilizza il gas SF₆ come isolante ad alte prestazioni e mezzo di estinzione dell'arco, dotato di un sistema di trasmissione meccanica di precisione. Questo design garantisce un funzionamento senza problemi a lungo termine dell'interruttore, caratterizzato da una lunga durata meccanica e da un'elevata stabilità operativa, che riduce notevolmente i costi di funzionamento e manutenzione (O&M).

Selezione semplificata e installazione efficiente

Il portafoglio di prodotti copre una gamma completa di parametri di tensione, corrente e interruzione, consentendo una selezione del modello semplice e diretta senza conversioni complesse. Le procedure di installazione in loco standardizzate e gli accessori altamente versatili supportano un'installazione e una messa in servizio rapide, abbreviando i cicli di costruzione del progetto.

Funzionamento conveniente per l'intero ciclo di vita

È dotato di una struttura compatta con un ingombro ridotto, che non richiede strutture di protezione aggiuntive per l'installazione esterna. Il sistema di tenuta del gas SF₆ offre tassi di perdita estremamente bassi, eliminando la necessità di frequenti rabbocchi di gas. Nel frattempo, procedure di manutenzione ottimizzate riducono ulteriormente i costi operativi dell’intero ciclo di vita dell’interruttore automatico ad alta tensione.

Punti salienti tecnici

Adotta un innovativo design di estinzione a doppio arco che combina i principi dell'autoenergia e del tipo puffer, che cambia in modo intelligente le modalità operative in base alle diverse condizioni della corrente di cortocircuito, garantendo un'interruzione rapida e affidabile in vari scenari di guasto.

Condizioni di corrente di interruzione di cortocircuito elevata

La tecnologia di spegnimento dell'arco ad autoenergia è attivata. Il calore generato dall'arco elettrico innesca una rapida espansione del gas SF₆ nella camera di espansione, formando un flusso d'aria ad altissima velocità per estinguere istantaneamente l'arco. Con una forte capacità di interruzione, può isolare efficacemente i guasti ad alta corrente e proteggere le apparecchiature di rete dai danni da sovratensione.

Condizioni di bassa corrente di interruzione di cortocircuito

Il meccanismo passa al funzionamento di tipo puffer. Mediante compressione meccanica, il gas SF₆ nella camera di compressione forma un getto direzionale ad alta pressione per raffreddare accuratamente la radice dell'arco, ottenendo un'estinzione stabile dell'arco, prevenendo la riaccensione dell'arco e migliorando l'affidabilità di interruzione in condizioni di guasto con carico leggero.

L'applicazione combinata delle tecnologie di estinzione dell'arco doppio conferisce all'interruttore un campo di interruzione più ampio, una risposta più rapida e prestazioni di estinzione dell'arco superiori. Può gestire in modo affidabile vari guasti da cortocircuito nelle reti elettriche, fornendo una protezione di sicurezza completa per i sistemi elettrici.

Parametri del prodotto
