Sezionatore ad alta tensione

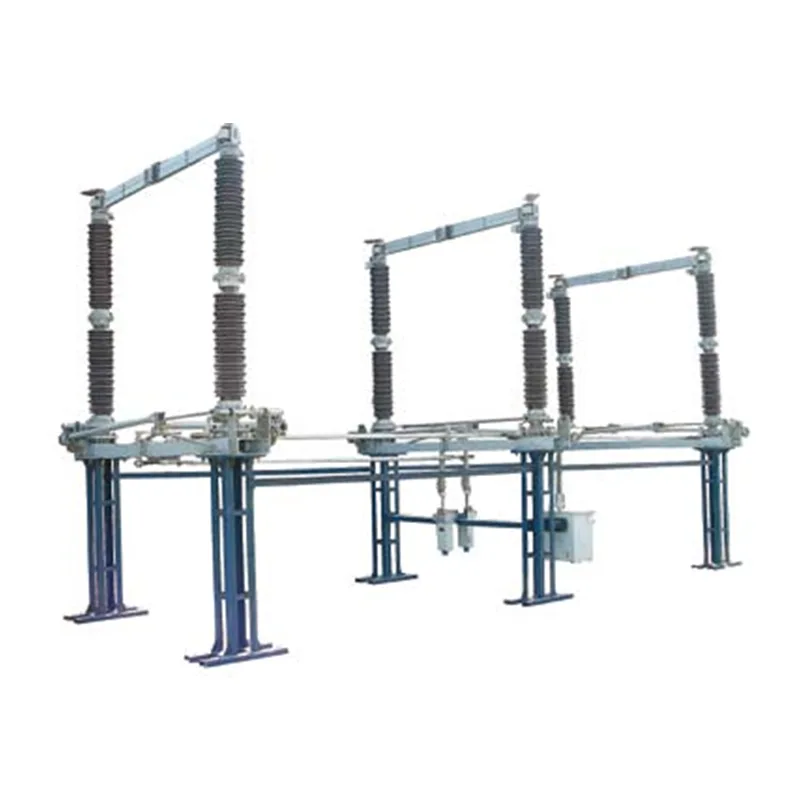

Il sezionatore ad alta tensione serie GW4, che copre l'intero intervallo di tensione da 40,5 kV a 252 kV, è un componente di sicurezza fondamentale per i sistemi di alimentazione. Progettato con una struttura rotante orizzontale a doppia colonna, è specificamente progettato per eseguire le funzioni principali di isolamento della tensione, garanzia della sicurezza della manutenzione e commutazione del circuito ausiliario in applicazioni ad alta tensione.

Scenari applicativi principali

Questo sezionatore ad alta tensione viene utilizzato nei principali segmenti di alimentazione ad alta tensione, rispondendo esattamente ai diversi requisiti operativi:

1. Circuiti centrali di produzione di energia e sottostazioni

Ampiamente installato in centrali termiche, idroelettriche e di energia rinnovabile, nonché in sottostazioni di tutti i livelli di tensione, il dispositivo funge da barriera di sicurezza per sbarre collettrici, interruttori automatici, trasformatori e altre apparecchiature critiche. Crea un punto di rottura chiaro e visibile nei circuiti diseccitati, garantendo la completa separazione elettrica tra il personale di manutenzione e le linee ad alta tensione sotto tensione per prevenire incidenti causati dalla commutazione sotto carico. Per le applicazioni ad altissima tensione (EHV), i modelli da 126 kV, 145 kV e 252 kV vengono utilizzati per la sezionamento delle sbarre e la protezione bilaterale degli interruttori automatici, mentre il modello da 72,5 kV è ottimizzato per la commutazione di linea nelle sottostazioni regionali.

2. Linee di trasmissione e distribuzione e impianti di energia rinnovabile

Nelle linee di trasmissione ad alta tensione a lunga distanza, il dispositivo gestisce l'isolamento di manutenzione della linea e la commutazione di trasformatori di tensione e scaricatori di sovratensione, con prestazioni ottimizzate per l'interruzione della corrente a vuoto delle linee aeree entro 10 km. Per i siti eolici, fotovoltaici e altri siti di energia rinnovabile, i modelli da 40,5 kV e 72,5 kV supportano l'isolamento lato CC e la protezione del quadro combinato, con un design anticorrosione migliorato per resistere agli ambienti esterni difficili. Il modello da 252 kV soddisfa i requisiti di connessione alla rete EHV delle basi di energia rinnovabile su larga scala, consentendo una riconfigurazione del sistema diseccitato.

3. Sistemi ad alta tensione industriali e speciali

Nei sistemi di distribuzione ad alta tensione di impianti industriali su larga scala come impianti metallurgici e chimici, il dispositivo fornisce isolamento per manutenzione e commutazione di circuito per apparecchiature ad alta tensione di officina, con resistenza all'inquinamento e alle vibrazioni adattata agli ambienti industriali complessi. A richiesta può essere dotato di sezionatori di terra; in sistemi speciali ad alta tensione, tra cui l'alimentazione elettrica della trazione ferroviaria e il trasporto ferroviario urbano, un dispositivo di interblocco meccanico impone la corretta sequenza operativa tra il sezionatore di terra e il sezionatore principale, dissipa la carica residua dell'apparecchiatura e massimizza la sicurezza operativa.

4. Ambiente estremo e scenari di configurazione personalizzata

Il dispositivo funziona in modo affidabile a temperature estreme che vanno da -40°C a +40°C, resiste a forti venti di 34 m/s e a uno strato di ghiaccio di 10 mm ed è adattabile ad aree ad alta quota fino a 4000 m sopra il livello del mare e a zone ad alto inquinamento. Nei sistemi a doppia sbarra, supporta la commutazione diseccitata delle linee operative per ottimizzare la struttura di funzionamento della rete. I modelli selezionati sono dotati di anelli di classificazione e coperture di schermatura per migliorare la distribuzione del campo elettrico e ridurre le interferenze radio, rendendoli adatti per circuiti ad alta tensione che supportano strumenti di precisione.

Vantaggi fondamentali

Basata sull'ottimizzazione strutturale e sugli aggiornamenti dei materiali leader del settore, la serie GW4 offre sei vantaggi principali che migliorano significativamente l'affidabilità, la sicurezza e l'efficienza operativa dei sistemi di alimentazione ad alta tensione.

1. Isolamento di sicurezza leader del settore, conforme agli standard globali

Essendo un sezionatore ad alta tensione a doppia colonna, il suo design a rottura singola e il meccanismo di rotazione orizzontale formano uno spazio isolante stabile dopo l'apertura. L'interblocco meccanico tra il sezionatore di terra e il sezionatore principale impone sequenze operative obbligatorie, eliminando i rischi strutturali di manovre errate. I contatti adottano un processo di piegatura della piastra di rame, con una breve corsa di attrito di chiusura e apertura e una bassa forza operativa. Le parti in acciaio esposte sono trattate con zincatura a caldo, mantenendo un chiaro punto di rottura dopo un servizio esterno a lungo termine, soddisfacendo pienamente i requisiti fondamentali di isolamento affidabile e funzionamento senza arco elettrico e rispettando gli standard internazionali IEC 62271-102.

2. Conduttività e stabilità termica superiori per un funzionamento ininterrotto

L'asta conduttiva è realizzata con profili in lega di alluminio ad alta resistenza, caratterizzati da leggerezza e un'ampia area di dissipazione del calore. Combinato con una struttura di collegamento flessibile in filo intrecciato di rame, garantisce uno stretto contatto tra la sede di uscita e l'asta conduttiva, riducendo significativamente la resistenza del circuito principale ed evitando il surriscaldamento durante il funzionamento. Gli elementi di contatto utilizzano molle in acciaio inossidabile a pressione esterna, con valori di forza stabili e resistenza alla ruggine, che impediscono che la derivazione della molla influenzi la conduttività. Supporta in modo sicuro correnti nominali da 1250 A a 6300 A nell'intero intervallo di tensione, garantendo un trasporto di corrente affidabile a lungo termine.

3. Eccellente resistenza alla corrosione per servizio esterno a lungo termine

Ottimizzate per applicazioni esterne, le parti di trasmissione del dispositivo adottano connettori resistenti alla corrosione come perni in acciaio inossidabile e boccole in composito, con tutti i componenti metallici sottoposti a trattamento di zincatura a caldo per resistere efficacemente all'erosione dovuta a pioggia, neve, nebbia salina e polvere industriale. La struttura migliorata del foro dell'albero in rame-rame o acciaio inossidabile-rame risolve completamente il comune problema di grippaggio delle apparecchiature esterne ad alta tensione. Con una durata meccanica di oltre 3.000 operazioni, garantisce un funzionamento esente da manutenzione a lungo termine, riducendo notevolmente i costi di funzionamento e manutenzione (O&M).

4. Design modulare compatto per un'installazione flessibile

Il design modulare offre un'elevata stabilità strutturale, con sezionatori di terra che possono essere installati su entrambi i lati della base, supportando configurazioni sia a terra singola che a doppia terra per soddisfare diversi requisiti di protezione. Il design standardizzato dei fori di montaggio semplifica la costruzione in loco e il terminale può essere ruotato liberamente di 90° per un comodo collegamento flessibile delle sbarre. È adattabile in modo flessibile sia ai layout di sottostazioni centralizzate che alle installazioni di linee esterne decentralizzate.

5. Capacità di resistenza migliorata per condizioni operative difficili

Il dispositivo ha una corrente nominale di tenuta di breve durata compresa tra 31,5 kA e 63 kA e una corrente nominale di tenuta di picco compresa tra 80 kA e 160 kA, in grado di resistere a shock estremi da cortocircuito nei circuiti ad alta tensione. L'isolatore ha una distanza di dispersione specifica massima di 31 mm/kV, soddisfacendo i requisiti del grado di inquinamento di Classe IV e mantenendo eccellenti prestazioni di isolamento in aree fortemente inquinate. Presenta inoltre resistenza ai terremoti (accelerazione orizzontale 0,25 g) e forte resistenza al vento, garantendo una funzione di isolamento intatta e integrità strutturale in condizioni meteorologiche estreme, fornendo protezione di sicurezza in qualsiasi condizione atmosferica.

6. Manutenzione semplificata e costi del ciclo di vita controllabili

I contatti e l'asta conduttiva adottano un assemblaggio modulare per un facile smontaggio e sostituzione; l'alloggiamento del cuscinetto è dotato di una struttura impermeabile e di un foro per l'iniezione dell'olio, consentendo la manutenzione ordinaria senza strumenti complessi. Rispetto ai tradizionali sezionatori ad alta tensione, la sua struttura di contatto autoenergizzante garantisce una pressione di contatto costante durante il funzionamento, eliminando la necessità di regolazioni frequenti. In combinazione con il concetto di progettazione esente da manutenzione, riduce significativamente la frequenza di manutenzione, riduce il carico di lavoro di O&M e migliora la stabilità del funzionamento continuo dei sistemi di distribuzione ad alta tensione.

Per gli operatori dei sistemi di alimentazione e gli utenti industriali, la serie GW4 riduce al minimo i costi del ciclo di vita massimizzando al tempo stesso la sicurezza e l'affidabilità dell'alimentazione ad alta tensione. Pienamente conforme agli standard internazionali IEC e collaudata in diversi ambienti operativi, la serie GW4 è una scelta affidabile per progetti infrastrutturali ad alta tensione mission-critical in tutto il mondo.
