In che modo gli scaricatori di sovratensione di media tensione possono rafforzare l'affidabilità dei moderni sistemi di distribuzione dell'energia

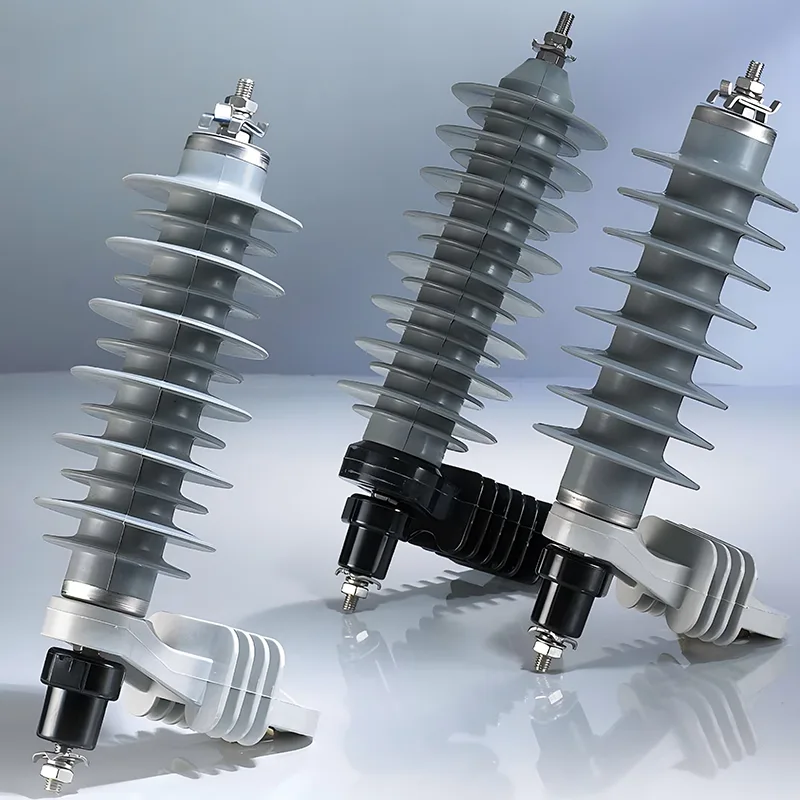

HuixingfornitureScaricatori di sovratensione di media tensioneprogettato per sistemi di distribuzione dell'energia da 10–35 kV, aiuta a proteggere trasformatori, quadri, terminazioni di cavi, linee aeree e apparecchiature di sottostazioni da dannose sovratensioni transitorie. Con un design gapless in ossido di zinco, questi scaricatori forniscono una rapida soppressione delle sovratensioni, prestazioni esterne affidabili e requisiti di manutenzione ridotti per applicazioni industriali e di pubblica utilità impegnative.

Le reti di distribuzione a media tensione sono esposte a sovratensioni transitorie causate da fulmini e operazioni di commutazione. Se questi picchi non vengono controllati, possono sollecitare l’isolamento, danneggiare le apparecchiature elettriche, interrompere l’erogazione di energia e aumentare i costi di manutenzione. Gli scaricatori di sovratensione di media tensione forniscono un percorso dedicato per l'energia di sovratensione mantenendo un'elevata resistenza durante le normali condizioni operative. Huixing offre soluzioni per reti da 10–35 kV, utilizzando la tecnologia gapless all'ossido di zinco e alloggiamenti compositi in gomma siliconica o porcellana. La loro applicazione copre linee di distribuzione aeree, trasformatori, quadri, sottostazioni, passaggi di cavi e apparecchiature di distribuzione esterne. La selezione della tensione nominale, del MCOV, della capacità di scarica, del luogo di installazione e della progettazione ambientale corretti è essenziale per una protezione affidabile dalle sovratensioni.

Sommario

1. Cosa sono gli scaricatori di sovratensione di media tensione?
2. Come funzionano gli scaricatori di sovratensione di media tensione?
3. Dove vengono utilizzati gli scaricatori di sovratensione di media tensione?
4. Quali sono i principali vantaggi prestazionali?
5. Come scegliere lo scaricatore di sovratensione giusto?
6. Comprendere le specifiche tecniche
7. Considerazioni sull'installazione e sulla manutenzione
8. Domande frequenti
9. Conclusione

Cosa sono gli scaricatori di sovratensione di media tensione?

Gli scaricatori di sovratensione di media tensione sono dispositivi elettrici di protezione installati nelle reti di distribuzione di media tensione per limitare le sovratensioni transitorie. Sono particolarmente importanti nei sistemi da 10–35 kV, dove gli impulsi dei fulmini e gli eventi di commutazione possono generare livelli di tensione significativamente superiori alle normali condizioni operative.

Lo scopo principale di uno scaricatore di sovratensione è impedire che una tensione transitoria eccessiva raggiunga apparecchiature elettriche sensibili. Sotto la normale tensione di sistema, lo scaricatore rimane altamente resistivo e consente solo una piccola corrente di dispersione. Quando si verifica un picco, i suoi elementi non lineari di ossido di zinco riducono rapidamente la loro resistenza e conducono la corrente di picco verso terra.

Questo principio di funzionamento consente allo scaricatore di fungere da barriera protettiva tra la rete elettrica e apparecchiature di valore. Una protezione adeguatamente coordinata può aiutare a ridurre lo stress dell'isolamento, i guasti delle apparecchiature, le interruzioni non pianificate e i costi di manutenzione associati.

Come funzionano gli scaricatori di sovratensione di media tensione?

I moderni scaricatori gapless utilizzano comunemente la tecnologia dei varistori a ossido di metallo basata sull'ossido di zinco. Le caratteristiche elettriche non lineari dell'ossido di zinco consentono al dispositivo di rispondere in modo diverso a seconda della tensione applicata.

1. Funzionamento normale:Lo scaricatore funziona alla tensione normale del sistema mantenendo una corrente di dispersione molto bassa.
2. Evento di sovratensione:Un fulmine o un'operazione di commutazione producono una rapida sovratensione transitoria.
3. Conduzione rapida:Gli elementi in ossido di zinco diventano altamente conduttivi all'aumentare della tensione.
4. Scarica di energia:L'energia di sovratensione in eccesso viene deviata in modo sicuro attraverso il percorso di messa a terra dello scaricatore.
5. Recupero della tensione:Dopo la scomparsa del transitorio, lo scaricatore ritorna al suo stato operativo ad alta resistenza.

L'assenza di un gap in serie convenzionale elimina anche alcuni problemi di invecchiamento e isolamento legati al gap. Ciò rende la configurazione gapless particolarmente adatta per la protezione continua nei moderni sistemi di distribuzione.

Dove vengono utilizzati gli scaricatori di sovratensione di media tensione?

La protezione contro le sovratensioni di media tensione può essere implementata in più punti all'interno di una rete di distribuzione. La posizione corretta dipende dalla configurazione della rete, dal livello di isolamento delle apparecchiature, dall'esposizione ai fulmini e dalle condizioni transitorie previste.

Linee di distribuzione aeree

Gli scaricatori possono essere installati su linee principali, diramazioni e angoli di linee di reti aeree da 10–35 kV. Questi luoghi sono particolarmente esposti all'attività dei fulmini e alle condizioni atmosferiche. La protezione dalle sovratensioni aiuta a limitare le sollecitazioni transitorie sull'isolamento della linea e sulle apparecchiature collegate.

Trasformatori e quadri di distribuzione

L'installazione di scaricatori vicino a trasformatori di media tensione, quadri e altre apparecchiature critiche aiuta a prevenire che un'eccessiva sovratensione raggiunga i loro sistemi di isolamento. Ciò è particolarmente importante laddove apparecchiature costose rappresentano una parte importante dell'investimento nella rete.

Sottostazioni

Le applicazioni delle sottostazioni possono includere sezioni di sbarre collettrici, circuiti di trasformatori di strumenti, apparecchiature di compensazione della potenza reattiva e altre installazioni di media tensione. La protezione coordinata dalle sovratensioni aiuta a migliorare la strategia complessiva di protezione dell'isolamento.

Transizioni da cavo a aereo

I luoghi in cui i cavi sotterranei si collegano alle linee aeree possono sperimentare diverse condizioni transitorie. Gli scaricatori di sovratensione possono essere posizionati in questi punti di transizione per ridurre lo stress di tensione trasferito nei sistemi di cavi e nelle apparecchiature collegate.

Attrezzature per la distribuzione all'aperto

Le apparecchiature elettriche esterne devono resistere all'umidità, all'inquinamento, alle variazioni di temperatura e ad altri stress ambientali. Gli alloggiamenti degli scaricatori realizzati con idonei compositi di gomma siliconica o porcellana possono fornire la protezione meccanica e ambientale necessaria per l'impiego all'aperto.

Quali sono i principali vantaggi prestazionali?

Uno scaricatore adeguatamente progettato dovrebbe fornire qualcosa di più della semplice deviazione delle sovratensioni. La sua costruzione, le caratteristiche elettriche, la resistenza ambientale e i requisiti di manutenzione influiscono tutti sulle prestazioni a lungo termine.

• Risposta transitoria rapida:La tecnologia all'ossido di zinco consente una risposta rapida a condizioni di tensione anomale.
• Scarica effettiva di energia:Lo scaricatore devia l'energia di picco eccessiva lontano dalle apparecchiature protette.
• Basse perdite durante il funzionamento normale:Le caratteristiche non lineari mantengono un'elevata resistenza alla normale tensione del sistema.
• Resistenza agli agenti atmosferici:I materiali adatti dell'alloggiamento aiutano lo scaricatore a resistere all'umidità e all'inquinamento esterni.
• Requisiti di manutenzione ridotti:La struttura relativamente semplice e senza fessure supporta l'ispezione visiva di routine piuttosto che la complessa manutenzione quotidiana.
• Applicazione flessibile:Diverse configurazioni di tensione nominale possono supportare un'ampia gamma di reti di media tensione.
• Protezione migliorata delle apparecchiature:La limitazione delle sovratensioni aiuta a ridurre lo stress elettrico su trasformatori, quadri, cavi e sistemi di isolamento.

Come scegliere lo scaricatore di sovratensione giusto?

La scelta di uno scaricatore dovrebbe basarsi sulle effettive condizioni elettriche e ambientali piuttosto che sulla sola tensione nominale. Gli ingegneri e i team di acquisto dovrebbero esaminare diversi parametri prima di selezionare un modello.

1. Voltaggio del sistema:Confermare la tensione operativa nominale e massima della rete.
2. MCOV:Selezionare una tensione operativa continua massima adeguata al sistema e alla disposizione di messa a terra.
3. Esposizione alle sovratensioni:Considerare l'attività dei fulmini, l'esposizione della linea aerea, gli eventi di commutazione e la configurazione della rete.
4. Capacità di scarico:Controllare le caratteristiche dell'impulso di fulmine e dell'impulso di commutazione rispetto all'applicazione prevista.
5. Materiale dell'alloggiamento:Considerare compositi di gomma siliconica o porcellana in base ai requisiti meccanici e ambientali.
6. Ambiente di installazione:Valutare umidità, inquinamento, altitudine, temperatura ed esposizione esterna.
7. Coordinamento con le attrezzature:Assicurarsi che le caratteristiche protettive dello scaricatore siano coordinate con i livelli di isolamento delle apparecchiature a valle.

Per i progetti di approvvigionamento, è utile anche confermare con il responsabile i disegni tecnici, gli standard applicabili, i requisiti di ispezione, l'imballaggio, le condizioni di consegna e le capacità di personalizzazione.produttore di apparecchiature elettricheprima di effettuare un ordine.

Comprendere le specifiche tecniche

Le specifiche tecniche forniscono le informazioni necessarie per abbinare uno scaricatore ad una particolare rete di media tensione. La gamma di prodotti Huixing comprende modelli YH5W che coprono diversi livelli di tensione nominale, con i corrispondenti parametri MCOV e corrente impulsiva.

La gamma completa di prodotti si estende su livelli di tensione aggiuntivi, inclusi i modelli 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV e 69kV. La configurazione appropriata deve essere sempre determinata in base ai requisiti effettivi del sistema e alle specifiche tecniche.

Considerazioni sull'installazione e sulla manutenzione

Anche uno scaricatore tecnicamente valido richiede un'installazione adeguata per ottenere una protezione efficace. Il collegamento tra lo scaricatore, l'apparecchiatura protetta e il sistema di messa a terra deve essere progettato per ridurre al minimo la lunghezza e l'impedenza dei conduttori non necessari durante un evento transitorio veloce.

La manutenzione ordinaria dovrebbe includere l'ispezione visiva e la verifica delle condizioni di installazione. Particolare attenzione dovrebbe essere prestata a:

• Condizioni dell'alloggiamento e segni di danni meccanici.
• Integrità della connessione e della messa a terra.
• Evidenza di contaminazione o esposizione ambientale anomala.
• Segni di surriscaldamento o attività di scarico anomala.
• Compatibilità tra la potenza dello scaricatore e la tensione effettiva del sistema.

Per le installazioni esterne, è necessario considerare le condizioni ambientali per tutta la vita utile del prodotto. Le corrette procedure di installazione, messa a terra, ispezione e sostituzione sono parti essenziali di un'efficace strategia di protezione dalle sovratensioni.

Domande frequenti

Per quali sistemi di tensione sono progettati gli scaricatori di sovratensione di media tensione?

Huixing fornisce scaricatori di sovratensione di media tensione per applicazioni di distribuzione dell'alimentazione da 10 a 35 kV, con molteplici configurazioni YH5W disponibili per diversi requisiti elettrici.

Qual è la funzione principale di uno scaricatore di sovratensione?

Uno scaricatore di sovratensione limita le sovratensioni transitorie causate da eventi quali fulmini e operazioni di commutazione. Devia l'energia di picco eccessiva attraverso un percorso di scarica controllato per aiutare a proteggere le apparecchiature elettriche e l'isolamento.

Perché l'ossido di zinco viene utilizzato nei moderni scaricatori di sovratensione?

L'ossido di zinco ha caratteristiche tensione-corrente fortemente non lineari. Può mantenere una resistenza relativamente elevata durante il normale funzionamento mentre diventa altamente conduttivo durante un evento di sovratensione, consentendo una rapida limitazione dei picchi senza fare affidamento su un intervallo di serie tradizionale.

Dove deve essere installato uno scaricatore di sovratensione di media tensione?

Le ubicazioni tipiche includono linee di distribuzione aeree, terminali di trasformatori, quadri, sottostazioni, transizioni da cavo a aereo e apparecchiature di distribuzione esterne. Il punto di installazione finale dovrebbe essere determinato in base al progetto di protezione del sistema.

Cosa dovrebbero controllare gli acquirenti prima di ordinare?

Gli acquirenti devono verificare la tensione del sistema, MCOV, requisiti di corrente impulsiva, disposizione di messa a terra, materiale dell'alloggiamento, condizioni ambientali, standard tecnici applicabili, dimensioni di installazione, requisiti di ispezione e documentazione specifica del progetto.

Conclusionee

Gli scaricatori di sovratensione di media tensione svolgono un ruolo importante nella protezione dell'infrastruttura di distribuzione da 10 a 35 kV dalle sovratensioni transitorie dovute a fulmini e operazioni di commutazione. La tecnologia gapless all'ossido di zinco, la scelta adeguata del MCOV, i materiali adatti dell'alloggiamento e la corretta installazione possono lavorare insieme per migliorare la protezione delle apparecchiature e l'affidabilità della rete. Huixing fornisce molteplici configurazioni di scaricatori per linee di distribuzione, sottostazioni, trasformatori, quadri, collegamenti di cavi e apparecchiature elettriche esterne. Se stai pianificando un nuovo progetto di distribuzione o stai sostituendo le apparecchiature di protezione contro le sovratensioni esistenti,contattaciper discutere il livello di tensione, i requisiti tecnici, l'ambiente applicativo e le esigenze di approvvigionamento personalizzate con il team Huixing.
