Riepilogo dell'articolo: A interruttore automatico ad alta tensioneè un dispositivo di protezione critico utilizzato per controllare circuiti elettrici e interrompere pericolose correnti di guasto nei sistemi di trasmissione e distribuzione.Huixingfornisce interruttori automatici in gas SF₆ a serbatoio morto progettati per sottostazioni esterne, che coprono tensioni nominali da 40,5 kV a 245 kV, correnti nominali da 1600 A a 4000 A e correnti di interruzione di cortocircuito da 25 kA a 63 kA. Questo articolo spiega il principio di funzionamento, le caratteristiche tecniche, gli scenari applicativi, i criteri di selezione e i parametri chiave delle prestazioni.
Sommario
- Cos'è un interruttore automatico ad alta tensione?
- Perché è importante per la protezione del sistema energetico?
- Come funziona l'interruttore automatico?
- Quali caratteristiche tecniche dovrebbero considerare gli ingegneri?
- Dove vengono utilizzati gli interruttori automatici ad alta tensione?
- Parametri tecnici chiave
- Come dovresti selezionare il modello giusto?
- Domande frequenti
- Ottieni una soluzione con interruttori automatici ad alta tensione
Cos'è un interruttore automatico ad alta tensione?
Un interruttore automatico ad alta tensione è un dispositivo di commutazione e protezione progettato per controllare i circuiti elettrici in condizioni operative normali e interrompere rapidamente la corrente quando si verifica un guasto. A differenza delle normali apparecchiature di protezione a bassa tensione, gli interruttori ad alta tensione devono gestire in sicurezza energia elettrica, sollecitazioni di isolamento e correnti di cortocircuito sostanzialmente più elevate.

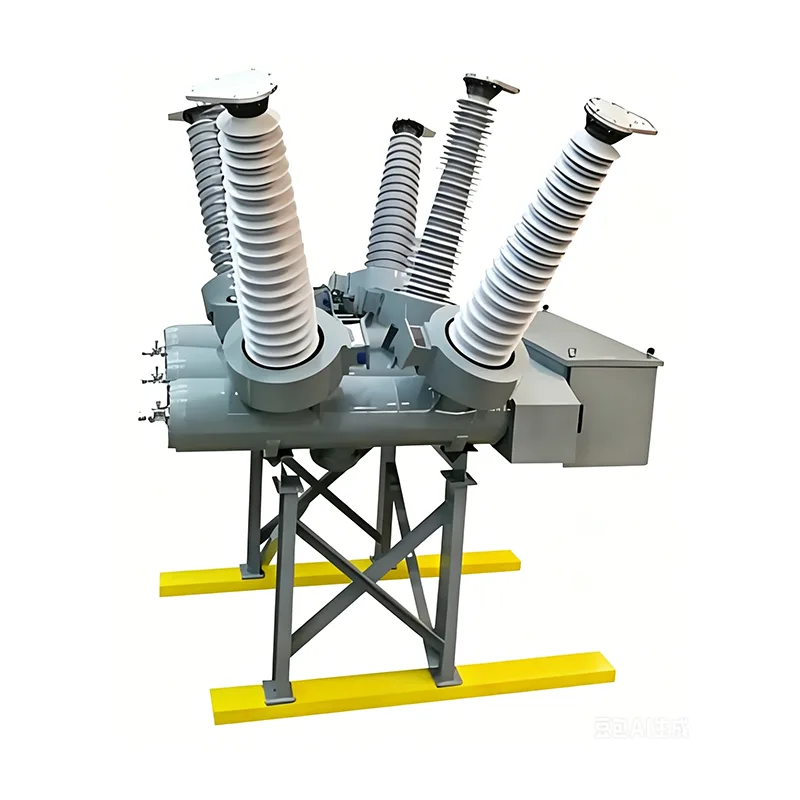

Per le sottostazioni esterne e i progetti di trasmissione di potenza, gli interruttori automatici a gas SF₆ con serbatoio morto sono ampiamente utilizzati perché combinano isolamento elettrico, capacità di estinzione dell'arco, prestazioni di commutazione meccanica e adattabilità all'ambiente esterno in un unico sistema ingegnerizzato.
Secondo le specifiche di prodotto pubblicate da Huixing, il suo design a serbatoio morto copre tensioni massime nominali da 40,5 kV a 245 kV, correnti nominali da 1600 A a 4000 A e correnti di interruzione di cortocircuito nominali da 25 kA a 63 kA. Il prodotto è progettato in base ai requisiti GB/T 1984 e IEC 62271-100.
Perché è importante per la protezione del sistema energetico?
Le reti di trasmissione e distribuzione di energia devono continuare a funzionare in modo affidabile nonostante i cambiamenti di carico, gli eventi di commutazione, le condizioni ambientali e i guasti elettrici imprevisti. Quando si verifica un cortocircuito, la corrente risultante può aumentare rapidamente e sottoporre a grave stress termico ed elettrodinamico trasformatori, sbarre collettrici, cavi, generatori e altre apparecchiature.
Un interruttore automatico ad alta tensione adeguatamente selezionato aiuta a isolare la sezione interessata prima che il guasto causi danni più ampi al sistema. Le sue funzioni principali includono:
- Circuiti di apertura e chiusura durante il normale funzionamento.
- Interruzione di correnti di cortocircuito e di guasto.
- Isolamento di sezioni difettose di una rete elettrica.
- Supporta la protezione dei relè e i sistemi di commutazione automatizzati.
- Mantenimento dell'isolamento dielettrico richiesto dopo l'interruzione.
- Fornire prestazioni di commutazione affidabili su cicli operativi ripetuti.
Per questo motivo, la scelta dell'interruttore dovrebbe basarsi non solo sulla tensione e sulla corrente nominale, ma anche sul potere di interruzione, sul livello di isolamento, sulla sequenza operativa, sulla resistenza meccanica, sulle condizioni ambientali e sui requisiti specifici del progetto.
Come funziona l'interruttore automatico?
Il processo operativo di base prevede tre fasi: rilevamento o ricezione di un comando di sgancio, separazione meccanica dei contatti ed estinzione dell'arco elettrico generato durante la separazione dei contatti.
In un interruttore a gas SF₆, il gas fornisce sia funzioni di isolamento che di estinzione dell'arco. Quando i contatti si separano durante l'interruzione per guasto, tra loro si forma un arco elettrico. L'interruttore utilizza un meccanismo di flusso di gas progettato per raffreddare e deionizzare l'arco in modo che la corrente possa essere interrotta in sicurezza.
Tecnologia Dual Arc-Quenching
Il prodotto di Huixing combina i principi dell'autoenergia e dell'estinzione dell'arco di tipo puffer. In condizioni di elevata corrente di cortocircuito, il calore generato dall'arco contribuisce alla rapida espansione del gas SF₆, creando un flusso di gas ad alta velocità per l'estinzione dell'arco. In condizioni di corrente di cortocircuito inferiori, la compressione meccanica produce un flusso di gas direzionale ad alta pressione per raffreddare l'arco e ridurre la possibilità di riaccensione.
Questo doppio principio di funzionamento consente all'interruttore di affrontare diverse condizioni di corrente di guasto mantenendo prestazioni di interruzione controllate.
Quali caratteristiche tecniche dovrebbero considerare gli ingegneri?
Quando si valuta un interruttore automatico ad alta tensione, gli ingegneri normalmente devono esaminare insieme le caratteristiche elettriche, meccaniche, ambientali e relative alla manutenzione.
1. Ampia copertura di tensione e corrente
La gamma pubblicata da Huixing si estende da 40,5 kV a 245 kV nella tensione massima nominale e da 1600 A a 4000 A nella corrente nominale. Questa gamma consente all'apparecchiatura di servire diverse applicazioni di trasmissione esterna e sottostazioni.
2. Elevata capacità di interruzione di cortocircuito
L'intervallo di corrente di interruzione di cortocircuito pubblicato va da 25 kA a 63 kA. Il potere di interruzione richiesto deve sempre essere adeguato alla corrente di guasto presunta dell'impianto.
3. Prestazioni di commutazione rapida
Secondo le specifiche pubblicate, il tempo di interruzione è ≤ 60 ms, il tempo di apertura è ≤ 30 ms e il tempo di chiusura è ≤ 100 ms. Queste caratteristiche sono importanti laddove sono richiesti un rapido isolamento dei guasti e una protezione coordinata.
4. Resistenza meccanica
La vita meccanica specificata è di 6.000 operazioni. La resistenza meccanica è particolarmente rilevante per le sottostazioni in cui la frequenza di commutazione e l'affidabilità operativa a lungo termine sono importanti considerazioni di acquisto.
5. Adattabilità ambientale
Le apparecchiature elettriche per esterni possono incontrare elevata umidità, altitudine elevata, ambienti corrosivi, variazioni di temperatura e altre condizioni specifiche del sito. Huixing afferma che la produzione personalizzata può adattarsi ad ambienti operativi e requisiti tecnici speciali.
Dove vengono utilizzati gli interruttori automatici ad alta tensione?
Gli interruttori ad alta tensione sono componenti essenziali nelle sottostazioni e nei sistemi di trasmissione di energia. La configurazione appropriata dipende dalla tensione del sistema, dal livello di guasto, dall'ambiente di installazione, dai requisiti di commutazione e dall'architettura di rete.
| Applicazione | Requisito tipico | Funzione interruttore |
|---|---|---|
| Sottostazioni esterne | Elevato isolamento e resistenza ambientale | Commutazione del carico e interruzione per guasto |
| Espansione della distribuzione urbana | Protezione di rete affidabile | Isola i circuiti guasti |
| Parchi industriali | Alimentazione industriale stabile | Controlla e protegge gli alimentatori ad alta tensione |
| Impianti di energia rinnovabile | Connessione e protezione alla rete | Commutazione e isolamento dei guasti |
| Linee di trasmissione | Elevata capacità di interruzione in cortocircuito | Protegge le reti di trasmissione durante i guasti |
| Progetti di ammodernamento di sottostazioni | Compatibilità con le infrastrutture esistenti | Modernizza le funzioni di commutazione e protezione |
Queste applicazioni dimostrano perché gli interruttori automatici dovrebbero essere considerati parte di un sistema di protezione completo piuttosto che componenti di commutazione isolati.
Parametri tecnici chiave
Le specifiche tecniche forniscono una base oggettiva per la selezione del modello. Le figure seguenti riassumono i parametri importanti pubblicati per la serie di interruttori automatici a serbatoio morto SF₆ di Huixing.
| Parametro | Specifica pubblicata |
|---|---|
| Tensione massima nominale | 40,5 kV–245 kV |
| Corrente nominale | 1600A–4000A |
| Frequenza nominale | 50/60Hz |
| Corrente di interruzione di cortocircuito | 25kA–63kA |
| Tempo di rottura | ≤60 ms |
| Orario di apertura | ≤30ms |
| Orario di chiusura | ≤100 ms |
| Vita meccanica | 6.000 operazioni |
| Scarico parziale | 10pC |
| SF₆ Tasso annuo di perdita | ≤0,5% specificato nei parametri del prodotto |
| Standard applicabili | GB/T 1984, IEC 62271-100 |
Per i progetti di ingegneria, la specifica finale deve essere confermata rispetto alla scheda tecnica completa, alle condizioni del sito, ai codici di rete applicabili e ai calcoli di protezione specifici del progetto.
Come dovresti selezionare il modello giusto?
La scelta di un interruttore automatico ad alta tensione richiede molto più che la semplice corrispondenza della tensione nominale del sistema. Una valutazione sistematica può ridurre i problemi di compatibilità durante l'installazione e la messa in servizio.
- Confermare la tensione del sistema:Selezionare una tensione nominale adeguata alla rete effettiva e ai requisiti di isolamento.
- Calcolare la corrente nominale richiesta:Considerare la corrente di carico continuativo, l'espansione prevista e le condizioni operative.
- Determinare la corrente di guasto:La corrente di interruzione nominale di cortocircuito deve essere sufficiente per il livello di guasto potenziale calcolato.
- Verificare i requisiti di isolamento:Esaminare la tensione di tenuta alla frequenza industriale, la tensione di tenuta all'impulso di fulmine e la distanza di dispersione.
- Valutare la sequenza operativa:Verificare che l'interruttore supporti la sequenza di apertura, chiusura e richiusura richiesta.
- Esaminare le condizioni ambientali:Considerare l'altitudine, l'umidità, la temperatura, l'inquinamento e la corrosione nel sito di installazione.
- Verificare i requisiti di controllo:Verificare la tensione del circuito di controllo, la tensione del motore, i requisiti del riscaldatore e la compatibilità dell'interfaccia.
- Verificare gli standard applicabili:Assicurarsi che l'attrezzatura selezionata soddisfi gli standard e le specifiche tecniche richieste dal progetto.
Per progetti con condizioni ambientali o elettriche insolite, la progettazione personalizzata può essere preziosa. Huixing afferma di supportare la produzione personalizzata per requisiti quali alta quota, elevata umidità, ambienti corrosivi, livelli di tensione speciali e parametri di rottura specifici.
Domande frequenti
Qual è lo scopo principale di un interruttore automatico ad alta tensione?
Il suo scopo principale è controllare i circuiti ad alta tensione durante il normale funzionamento e interrompere le correnti anomale, in particolare le correnti di cortocircuito, per proteggere le apparecchiature elettriche e mantenere la sicurezza del sistema.
Quale intervallo di tensione copre l'interruttore automatico di Huixing?
I parametri del prodotto pubblicati coprono tensioni massime nominali da 40,5 kV a 245 kV, con diverse configurazioni disponibili in tutta la gamma.
Perché viene utilizzato l'SF₆ in questo tipo di interruttore automatico?
SF₆ ha elevate caratteristiche di isolamento elettrico e di estinzione dell'arco, che gli consentono di svolgere sia funzioni di isolamento che di interruzione all'interno del progetto dell'interruttore.
Qual è la differenza tra autoenergia e spegnimento dell'arco puffer?
L'estinzione dell'arco con autoenergia utilizza l'energia associata all'arco per generare un flusso di gas, mentre la tecnologia puffer comprime meccanicamente il gas per creare un flusso direzionale ad alta pressione. Il progetto di riferimento combina entrambi i principi per diverse condizioni di cortocircuito.
È possibile personalizzare l'interruttore per condizioni di installazione speciali?
SÌ. Huixing afferma che la sua produzione può essere personalizzata per condizioni quali alta quota, elevata umidità, ambienti corrosivi, livelli di tensione speciali e requisiti di interruzione specifici.
Ottieni una soluzione con interruttori automatici ad alta tensione
La scelta della giusta apparecchiatura di commutazione ad alta tensione è una decisione ingegneristica che dovrebbe essere supportata da parametri elettrici accurati, requisiti ambientali, calcoli di protezione e condizioni di installazione. Huixing fornisce interruttori automatici per gas SF₆ con serbatoio morto per sottostazioni esterne e applicazioni di trasmissione, con tensioni nominali pubblicate da 40,5 kV a 245 kV e opzioni personalizzate per diversi requisiti di progetto. Se stai pianificando una nuova sottostazione, un progetto di trasmissione, una connessione alla rete di energia rinnovabile o un ammodernamento delle apparecchiature,contattaciper discutere i vostri requisiti di tensione, corrente, potere di interruzione, ambientali e di configurazione e richiedere una soluzione tecnica adeguata.
