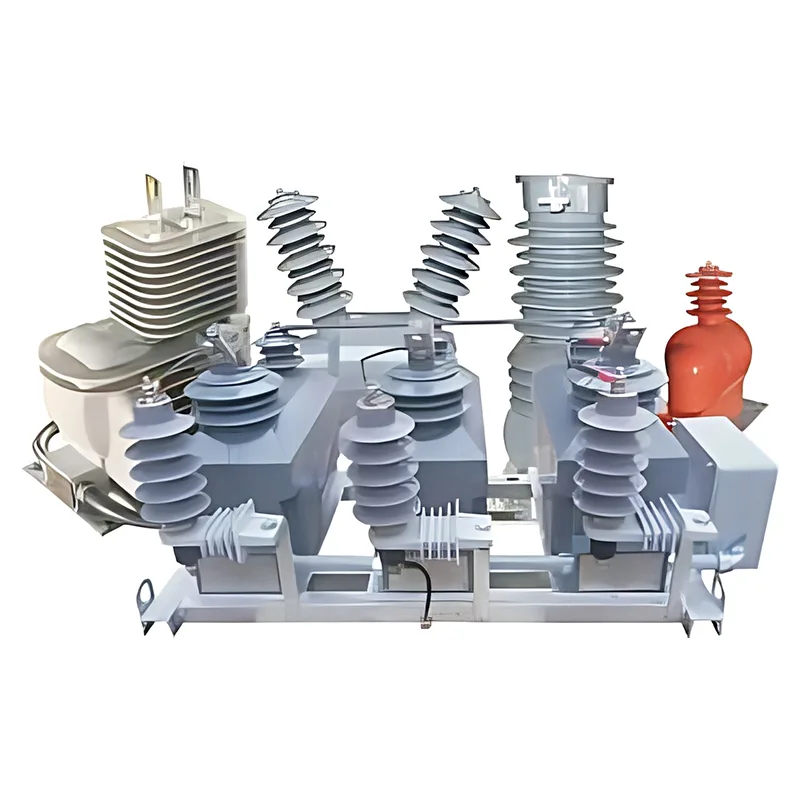

Trasformatori per strumenti di media tensione

I trasformatori per strumenti di media tensione sono unità di rilevamento e misurazione del nucleo per sistemi di distribuzione di energia da 10–17,5 kV. Riducono con precisione correnti e tensioni elevate in segnali standard di basso livello per la misurazione dell'energia, il monitoraggio del sistema e i relè di protezione. Fungendo da collegamenti vitali tra i circuiti di alimentazione ad alta tensione e i sistemi di controllo a bassa tensione, sono conformi agli standard internazionali e forniscono un solido supporto dati per un funzionamento della rete sicuro, efficiente e stabile.

Applicazioni sul campo primario

Circuiti di misura e protezione nelle sottostazioni esterne

Installati nei circuiti di misurazione e protezione delle sottostazioni esterne da 10–17,5 kV, raccolgono segnali di corrente e tensione in modo sincrono per soddisfare i requisiti di misurazione dell'energia ad alta precisione. Pienamente conformi agli standard IEC 60044-1 e ANSI C57.13, garantiscono una raccolta dati estremamente precisa e stabile per la fatturazione energetica e la gestione del funzionamento della rete.

Circuiti di protezione per linee e apparecchiature di distribuzione

Applicati ai circuiti di protezione delle linee di distribuzione di media tensione, trasformatori di potenza e banchi di condensatori, questi trasformatori sopportano una corrente termica nominale di breve durata di 80In per 1 secondo e una corrente dinamica nominale di 2,5×80In. Catturano rapidamente i segnali di guasto per supportare la protezione da sovraccarico e cortocircuito delle apparecchiature di potenza.

Accessorio per apparecchiature elettriche da esterno

Personalizzati come componenti integrati coordinati per interruttori montati su palo da esterno, unità principali ad anello e altre apparecchiature di alimentazione da esterno, sono dotati di passanti da parete per esterni di tipo CPE. Questa struttura consente un funzionamento stabile all'aperto senza alloggiamenti protettivi aggiuntivi o strutture ausiliarie.

Impianti di distribuzione compatti con vincoli di spazio

Ideali per stazioni di distribuzione compatte con spazio limitato e sottostazioni box, questi trasformatori integrati di tipo cast combinano 3CT e 3PT in un'unica unità per ridurre notevolmente lo spazio di installazione. Con un livello di isolamento dei terminali di 600 V, si adattano perfettamente ai layout di apparecchiature elettriche densamente organizzati.

Vantaggi tecnici convincenti

I trasformatori di misura di media tensione presentano cinque importanti punti di forza tecnici, che li rendono prodotti ideali per le moderne reti di distribuzione di media tensione:

Il design integrato consente di risparmiare spazio e ridurre i costi

La struttura in fusione tutto in uno che integra 3CT e 3PT elimina l'installazione separata di trasformatori di corrente e tensione. Riduce efficacemente al minimo lo spazio di installazione, semplifica il cablaggio in loco e riduce i costi complessivi di costruzione del progetto.

Adattabilità all'esterno e affidabilità operativa superiori

Adottando un isolamento in resina colata ad alte prestazioni con un livello di isolamento di 17,5/38/95kV, offrono un'eccellente resistenza agli agenti atmosferici e sono adatti per l'installazione diretta all'esterno. Possono resistere a gravi impatti termici ed elettrodinamici causati da cortocircuiti, con un tasso di guasto a lungo termine estremamente basso.

Eccezionale capacità di sovraccarico per condizioni operative complesse

Supportano il funzionamento continuo al 120% della corrente nominale (1,2 In) e possono funzionare con un sovraccarico di corrente nominale del 130%~150% per un massimo di 8 ore. L'eccellente adattabilità al sovraccarico soddisfa le frequenti esigenze di fluttuazione del carico delle moderne reti di distribuzione.

Doppia affidabilità per le funzioni di misurazione e protezione

Con un fattore di sicurezza dello strumento di FS=5 e una tensione dell'avvolgimento secondario stabile di 3kVef, garantiscono una trasmissione precisa del segnale. Soddisfano elevati standard di precisione per la misurazione dell'energia ed emettono segnali di intervento affidabili per i dispositivi di protezione. Pienamente conformi agli standard IEC 61869-1 e IEC 61869-4, presentano un'ampia compatibilità con le strutture della rete globale.

Installazione semplice, manutenzione ridotta, lunga durata

Il loro design compatto e precalibrato non richiede una complessa messa in servizio in loco e consente l'installazione all'esterno senza protezione aggiuntiva. L'involucro in resina colata offre eccellenti prestazioni a prova di umidità, polvere e invecchiamento e non richiede quasi nessuna manutenzione ordinaria. Sono necessarie solo ispezioni visive regolari per garantire un funzionamento stabile a lungo termine, offrendo elevata praticità ed efficienza in termini di costi.
