Interruttori di disconnessione

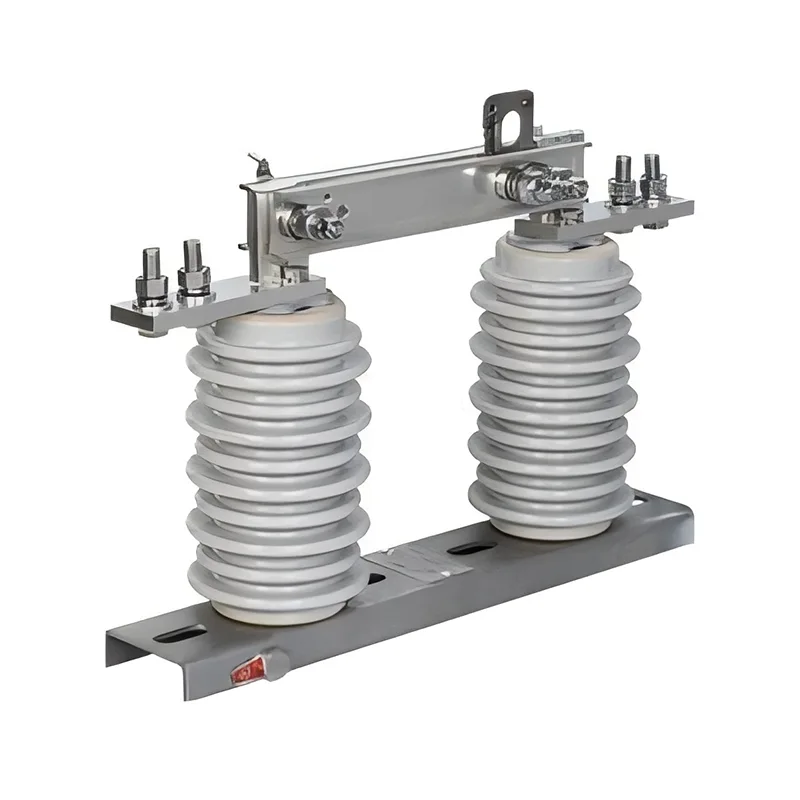

I sezionatori unipolari da 10-35 kV sono componenti critici nei sistemi di distribuzione dell'energia ad alta tensione e svolgono un ruolo indispensabile nelle reti di media tensione con la loro capacità di funzionamento flessibile unipolare. Progettati per creare punti di isolamento visibili tra le sezioni energizzate e diseccitate del sistema di alimentazione, questi dispositivi garantiscono operazioni di manutenzione sicure e un isolamento affidabile dei guasti in diverse applicazioni di distribuzione.

Vantaggi fondamentali

Il sezionatore unipolare da 10-35 kV offre cinque distinti vantaggi principali che lo rendono un componente essenziale nei moderni sistemi di distribuzione dell'energia:

Funzionamento indipendente unipolare flessibile

Questi interruttori consentono il controllo fase per fase delle linee trifase, facilitando la gestione mirata dei guasti monofase o delle operazioni di manutenzione monofase con elevata precisione operativa.

Prestazioni di isolamento affidabili

Quando aperto, il sezionatore unipolare crea un punto di disconnessione chiaramente visibile che soddisfa pienamente i requisiti di isolamento di sicurezza per la distribuzione dell'energia ad alta tensione, prevenendo efficacemente gli incidenti di sicurezza causati da un funzionamento errato.

Adattabilità a scenari distributivi complessi

Caratterizzati da una struttura compatta e da uno spazio di installazione minimo, possono essere montati verticalmente o orizzontalmente. Si coordinano in modo flessibile con interruttori automatici, fusibili e altre apparecchiature, adattandosi a vari scenari tra cui sottostazioni e stazioni di trasformazione di distribuzione.

Bassi costi di esercizio e manutenzione ed elevata durata

Costruiti con isolamento in aria o materiali isolanti compositi, questi dispositivi presentano un'eccellente resistenza agli agenti atmosferici esterni e una lunga durata meccanica. La manutenzione giornaliera richiede solo un'ispezione regolare delle condizioni di contatto, con conseguente carico di lavoro di manutenzione minimo.

Maggiore sicurezza di manutenzione

Durante la manutenzione delle apparecchiature ad alta tensione isolano completamente la sezione di manutenzione dalle parti sotto tensione. Se utilizzati insieme agli interruttori di messa a terra, forniscono una doppia protezione di sicurezza per il personale di manutenzione, rendendoli un dispositivo di sicurezza indispensabile nei sistemi di distribuzione dell'energia ad alta tensione.

Scenari applicativi primari

Sezionalizzazione delle sbarre e circuiti di messa a terra lato linea in sottostazioni 35kV

I sezionatori unipolari consentono l'apertura e la chiusura indipendente delle singole fasi, adattandosi perfettamente ai requisiti di manutenzione e isolamento specifici della fase nelle sezioni di sbarre di sottostazione da 35 kV e nei circuiti di terra lato linea.

Punti di connessione tra cavi da 10-35 kV e linee aeree

Installati sulle giunzioni di cavi e linee aeree, questi interruttori formano punti di disconnessione chiari e visibili per garantire la sicurezza personale durante la manutenzione della linea. Sono particolarmente adatti per linee derivate con alimentazione unilaterale.

Terminali di ingresso e uscita di trasformatori di media tensione e quadri di alta tensione

Utilizzati insieme agli interruttori automatici sui terminali di ingresso e uscita dei trasformatori di distribuzione di media tensione e dei quadri di distribuzione ad alta tensione, forniscono un isolamento affidabile quando le apparecchiature vengono messe fuori servizio, prevenendo l'energizzazione accidentale.

Linee di collettori nelle centrali elettriche ad energia rinnovabile

Nei parchi eolici, negli impianti fotovoltaici e in altre centrali di energia rinnovabile, i sezionatori unipolari consentono il funzionamento mirato per guasti monofase, riducendo al minimo la portata complessiva delle interruzioni e migliorando significativamente la continuità dell'alimentazione.

Confini delle diramazioni nelle reti di distribuzione rurale da 10 kV

Grazie alla loro struttura semplice e affidabile, questi interruttori sono ideali per l'installazione ai confini delle linee secondarie nelle reti di distribuzione rurale remota da 10 kV, soddisfacendo i requisiti di isolamento dei guasti e commutazione di linea in scenari non presidiati.a
