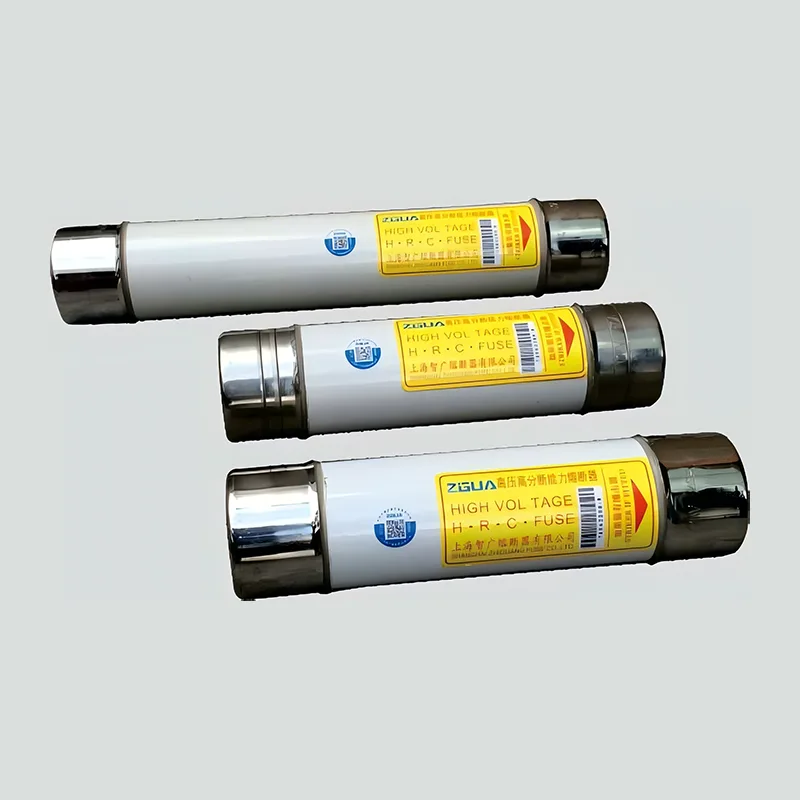

Fusibile di corrente limite ad alta tensione per trasformatori immersi in olio

I fusibili di corrente limite ad alta tensione per trasformatori immersi in olio sono componenti protettivi principali utilizzati nelle reti di distribuzione a media tensione da 10 kV a 40,5 kV. Grazie alla compatibilità superiore con l'immersione in olio e alla capacità di interruzione con limitazione di corrente di livello millisecondo, sono apparecchiature essenziali per garantire il funzionamento sicuro dei trasformatori immersi in olio. Di seguito è riportata una panoramica dettagliata dei principali scenari applicativi e dei principali vantaggi prestazionali, evidenziando i loro punti di forza tecnici e il valore pratico nella costruzione di moderne infrastrutture elettriche.

Scenari applicativi chiave

Realizzati su misura per adattarsi alle condizioni operative uniche dei trasformatori immersi in olio, questi fusibili di protezione professionali sono ampiamente applicati in molteplici campi dei sistemi di alimentazione:

Protezione principale per trasformatori montati su pad e sottostazioni di unità di tipo americano

Fungono da protezione laterale principale ad alta tensione per trasformatori montati su pad e sottostazioni di unità di tipo americano. Disponibili con collegamento a sbarra o design plug-in a secco, possono essere installati direttamente all'interno dei serbatoi dell'olio del trasformatore. Costruiti con strutture di tenuta a triplo strato ottimizzate per ambienti saturi di olio, raggiungono prestazioni di tenuta eccezionali e bloccano l'ingresso di umidità che comprometterebbe le proprietà di isolamento. Proteggono principalmente i trasformatori dai cortocircuiti interni degli avvolgimenti, dalla rottura dell'isolamento e dai guasti da cortocircuito sul lato secondario, prevenendo efficacemente la bruciatura o l'esplosione del trasformatore causata dal surriscaldamento e dallo stress elettrodinamico.

Protezione per trasformatori in olio su palo da esterno

Nelle reti di distribuzione urbane e rurali, questi fusibili sono montati sul lato alta tensione dei trasformatori a bagno d'olio montati su palo per esterni. Utilizzati in combinazione con gli interruttori-sezionatori, costituiscono una soluzione di protezione economica ed altamente efficiente. Possono resistere ad ambienti esterni severi, tra cui nebbia salina, tempeste di sabbia e drastiche fluttuazioni di temperatura, e isolano rapidamente i guasti per arrestare la propagazione dei guasti attraverso la rete elettrica, garantendo un'alimentazione elettrica stabile per gli utenti residenziali e industriali.

Protezione dei trasformatori per centrali elettriche ad energia rinnovabile

Nei circuiti collettori dei parchi eolici e degli impianti fotovoltaici, questi fusibili offrono una protezione affidabile per i trasformatori in olio collegati alla rete. La potenza in uscita variabile e intermittente da fonti di energia rinnovabile tende a generare corrente di spunto magnetizzante del trasformatore instabile. Questi fusibili sono in grado di distinguere con precisione la normale corrente di spunto dalla corrente di guasto per evitare falsi interventi, garantire una misurazione accurata della tensione e una protezione relè stabile e garantire una connessione sicura alla rete dell'energia rinnovabile.

Protezione per trasformatori in olio nei sistemi di distribuzione industriale

Comunemente utilizzati nei sistemi di distribuzione ad alta tensione di impianti siderurgici, chimici, cementizi e altri impianti industriali, questi fusibili si adattano a carichi industriali complessi e impegnativi e forniscono una protezione affidabile da sovraccarico e cortocircuito per i trasformatori immersi in olio. Il loro layout compatto si adatta bene alle strette sale di distribuzione dell'energia industriale e la struttura plug-in consente una rapida sostituzione, riducendo notevolmente i tempi di manutenzione e minimizzando le perdite di interruzione della produzione.

Vantaggi prestazionali distintivi

Adattabilità superiore all'immersione in olio e prestazioni di tenuta affidabili

Questi fusibili sono realizzati appositamente per ambienti operativi pieni di olio. I giunti tra i cappucci terminali e i tubi dei fusibili adottano un design a doppia tenuta con guarnizioni in gomma e adesivi resistenti all'olio, prevenendo efficacemente perdite di olio del trasformatore e infiltrazioni di umidità esterna. Alcuni modelli con specifiche elevate adottano una struttura plug-in con base a cilindro asciutto, con elementi fusibili posizionati in cilindri asciutti isolati dall'olio del trasformatore. Questa struttura mantiene stabile la sicurezza del sistema di olio interno, consente la sostituzione dei fusibili senza scaricare l'olio del trasformatore e riduce efficacemente i costi di manutenzione quotidiana.

Limitazione di corrente a livello di millisecondi e isolamento rapido dei guasti

Dotato di eccellenti proprietà di limitazione della corrente, il fusibile con limite di corrente ad alta tensione per trasformatori immersi in olio può completare l'interruzione del guasto entro 3-6 millisecondi, molto più rapidamente dei normali interruttori automatici che normalmente impiegano decine di millisecondi. Limitano efficacemente l'aumento della corrente di cortocircuito con un rapporto di limitazione della corrente inferiore a 0,35, riducendo l'impatto elettrodinamico e i danni termici alle apparecchiature, in modo da proteggere completamente gli avvolgimenti del trasformatore e i sistemi di isolamento e ridurre le spese di riparazione dei guasti. Inoltre, le loro precise caratteristiche tempo-corrente inverse (tolleranza entro ±10%) possono sopportare bene la normale corrente di spunto magnetizzante del trasformatore ed evitare scatti indesiderati.

Estinzione affidabile dell'arco elettrico e coefficiente di sicurezza elevato

Costruiti con tubi in porcellana sigillati riempiti di sabbia di quarzo, i fusibili possono raffreddare ed estinguere rapidamente gli archi elettrici generati durante la fusione, evitando la riaccensione dell'arco e le sovratensioni transitorie. I tubi dei fusibili sono realizzati in porcellana di allumina resistente alle alte temperature e ad alta resistenza, con una capacità di interruzione superiore a 1000 MVA. Garantiscono un'interruzione stabile del circuito di guasto ed evitano rischi come cortocircuiti fase-fase ed esplosione delle apparecchiature, rispettando pienamente i rigorosi criteri di sicurezza per le apparecchiature elettriche immerse in olio.

Layout compatto, installazione semplice e manutenzione conveniente

Leggeri e poco ingombranti, i fusibili si adattano a vari spazi di installazione, in particolare ai dispositivi con spazio limitato come i trasformatori montati su pad in stile americano. Il design plug-in consente la sostituzione del fusibile senza strumenti complessi; un singolo lavoratore può completare l'intera operazione all'esterno della vasca del trasformatore entro 5-10 minuti, riducendo notevolmente i cicli di manutenzione e la durata delle interruzioni di corrente. Dotati di interfacce standard unificate, godono di una forte compatibilità con sezionatori di carico, unità principali ad anello e altre apparecchiature di potenza, semplificando la progettazione tecnica e il lavoro di costruzione sul campo.

Elevato rapporto costo-efficacia e bassi costi dell'intero ciclo di vita

Rispetto agli interruttori automatici ad alta tensione, questi fusibili di corrente limite ad alta tensione per trasformatori immersi in olio richiedono un investimento iniziale molto inferiore, costando solo da 1/5 a 1/10 degli interruttori automatici. Caratterizzati da strutture semplici senza complessi componenti operativi meccanici, necessitano a malapena di manutenzione ordinaria. Grazie alla lunga durata e al basso tasso di guasto, costituiscono uno schema di protezione altamente conveniente se abbinati agli interruttori-sezionatori, rendendoli ideali per la promozione su larga scala nelle reti di distribuzione. Il rapido isolamento dei guasti riduce inoltre la portata e la durata delle interruzioni, migliorando l’affidabilità complessiva dell’alimentazione elettrica della rete e mitigando le perdite economiche indirette.
