In che modo un sezionatore ad alta tensione può migliorare la sicurezza e l'affidabilità nei moderni sistemi di alimentazione?

Sezionatore ad alta tensioneè un componente fondamentale per l'isolamento elettrico sicuro nei sistemi di trasmissione, distribuzione, sottostazioni e di alimentazione industriale.Huixingfornisce il sezionatore ad alta tensione serie GW4 con classi di tensione da 40,5 kV a 252 kV, combinando isolamento visibile, isolamento robusto, resistenza alla corrosione e installazione flessibile per applicazioni di alimentazione esterne impegnative.

Un sezionatore ad alta tensione è progettato per creare uno spazio di isolamento chiaramente visibile dopo che un circuito ad alta tensione è stato diseccitato. A differenza di un interruttore automatico, viene utilizzato principalmente per l'isolamento elettrico piuttosto che per l'interruzione della corrente di guasto. Ciò lo rende un dispositivo di sicurezza essenziale durante l'ispezione delle apparecchiature, la manutenzione, le operazioni di commutazione e la configurazione del sistema di alimentazione.

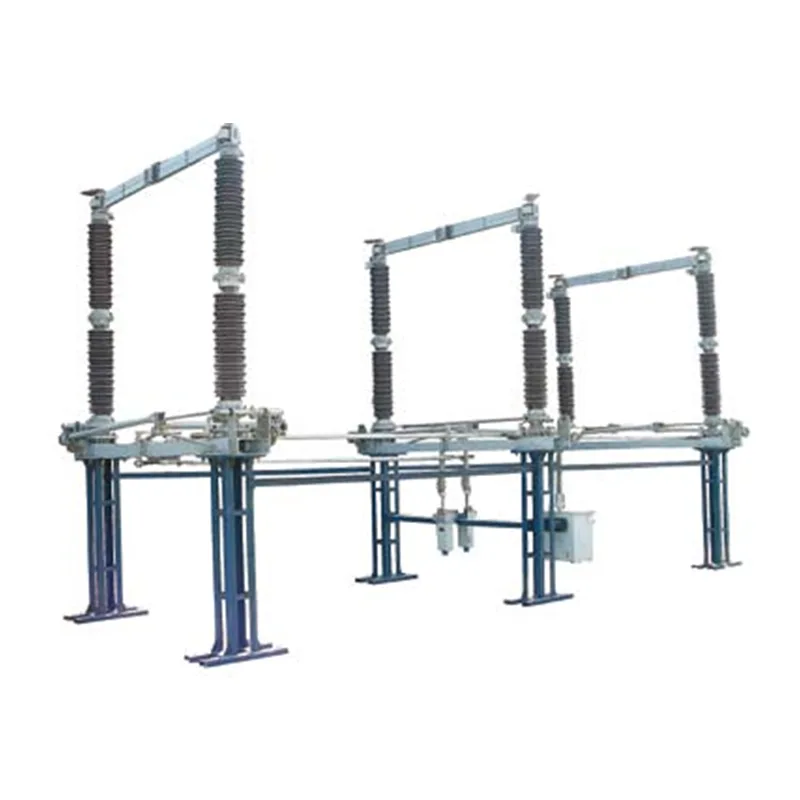

La serie GW4 di Huixing utilizza una struttura rotante orizzontale a doppia colonna e copre le classi di tensione 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV e 252 kV. Il suo design incorpora componenti conduttivi in ​​lega di alluminio ad alta resistenza, hardware resistente alla corrosione, sezionatori di terra opzionali e strutture isolanti destinate ad ambienti esterni difficili.

Sommario

1. Cos'è un sezionatore ad alta tensione?
2. Perché è importante un sezionatore ad alta tensione?
3. Come funziona il sezionatore ad alta tensione GW4?
4. Dove vengono utilizzati i sezionatori ad alta tensione?
5. Quali sono i principali vantaggi?
6. Quali parametri tecnici dovrebbero considerare gli acquirenti?
7. Come dovresti selezionare il modello giusto?
8. Domande frequenti
9. Conclusione

Cos'è un sezionatore ad alta tensione?

Un sezionatore ad alta tensione, noto anche come isolatore ad alta tensione, è un dispositivo di commutazione meccanico utilizzato per fornire isolamento elettrico nei circuiti ad alta tensione. Il suo scopo primario è quello di separare una sezione di un impianto elettrico dalla rete sotto tensione in modo che il personale addetto alla manutenzione possa operare sulle apparecchiature in condizioni di sicurezza opportunamente stabilite.

Una delle sue caratteristiche più importanti è lo spazio di isolamento visibile che si crea quando i contatti principali vengono aperti. Questa separazione fisica fornisce una chiara indicazione che la sezione del circuito rilevante è stata isolata.

È importante distinguere un sezionatore da un interruttore automatico. Un interruttore automatico è progettato per interrompere la corrente di carico normale e la corrente di guasto, mentre un sezionatore viene generalmente azionato quando il circuito è già stato diseccitato ed è destinato a stabilire un punto di isolamento sicuro.

• Fornisce un punto di isolamento elettrico visibile.
• Supporta la manutenzione sicura delle apparecchiature ad alta tensione.
• Aiuta a separare sbarre collettrici, trasformatori, linee e interruttori automatici.
• Può essere configurato con un sezionatore di terra per una maggiore sicurezza.
• Supporta disposizioni di commutazione nelle sottostazioni e nei sistemi di trasmissione.

Perché è importante un sezionatore ad alta tensione?

Le infrastrutture ad alta tensione richiedono più livelli di protezione poiché guasti elettrici, energizzazione accidentale e commutazione impropria possono causare gravi danni alle apparecchiature e rischi per il personale. Un sezionatore adeguatamente progettato contribuisce a questa architettura di sicurezza stabilendo un punto di isolamento fisico affidabile.

In una sottostazione, ad esempio, la manutenzione può richiedere la separazione di un trasformatore, di una sezione di sbarre, di una linea di trasmissione o di un interruttore automatico dalla rete sotto tensione. Una volta che il circuito interessato è stato diseccitato e la sequenza di commutazione richiesta è stata completata, il sezionatore può stabilire il necessario isolamento.

Per i sistemi che includono un sezionatore di terra, l'interblocco meccanico può contribuire a garantire la corretta sequenza operativa tra il sezionatore principale e il meccanismo di messa a terra. Ciò riduce la possibilità di operazioni non sicure e aiuta a migliorare la disciplina generale della commutazione.

Come funziona il sezionatore ad alta tensione GW4?

La Serie GW4 adotta una struttura rotante orizzontale a doppia colonna. Quando il meccanismo funziona, i componenti conduttivi ruotano per creare una distanza di isolamento aperta. Lo spazio risultante fornisce una separazione visibile tra il circuito isolato e il lato energizzato.

L'asta conduttiva utilizza un profilo in lega di alluminio ad alta resistenza, mentre una connessione intrecciata in rame flessibile aiuta a mantenere una conduttività elettrica affidabile. Nella struttura di contatto vengono utilizzate molle in acciaio inossidabile a pressione esterna per mantenere una pressione di contatto stabile resistendo alla corrosione.

Per le installazioni esterne, i componenti metallici esposti ricevono un trattamento di zincatura a caldo, mentre i componenti della trasmissione possono incorporare perni in acciaio inossidabile e boccole composite. Queste scelte costruttive sono particolarmente preziose laddove le apparecchiature sono esposte a pioggia, neve, nebbia salina, polvere industriale, variazioni di temperatura e altri stress ambientali.

Configurazioni selezionate possono anche incorporare anelli di classificazione e coperture schermanti. Questi componenti contribuiscono a migliorare la distribuzione del campo elettrico e a ridurre le interferenze radio nelle applicazioni ad alta tensione più impegnative.

Dove vengono utilizzati i sezionatori ad alta tensione?

Un sezionatore ad alta tensione può essere applicato su un'ampia gamma di infrastrutture elettriche. La classe di tensione, la corrente nominale, il livello di isolamento, la configurazione meccanica e la progettazione ambientale appropriati dipendono dal progetto.

Centrali elettriche e sottostazioni

Negli impianti termici, idroelettrici, solari e di altra generazione di energia, i sezionatori possono isolare trasformatori, interruttori automatici, sbarre collettrici e altre apparecchiature principali. Nelle sottostazioni possono supportare la sezionalizzazione delle sbarre e l'isolamento per manutenzione.

Reti di trasmissione e distribuzione

Le linee di trasmissione ad alta tensione richiedono apparecchiature di isolamento affidabili per le operazioni di manutenzione e commutazione. A seconda della configurazione del sistema, i sezionatori possono essere utilizzati anche con trasformatori di tensione e scaricatori di sovratensione.

Progetti di energia rinnovabile

I grandi impianti fotovoltaici ed eolici richiedono apparecchiature di commutazione e isolamento affidabili. Le configurazioni da 40,5 kV e 72,5 kV possono essere adatte per particolari applicazioni di energia rinnovabile, mentre i modelli ad alta tensione possono supportare la connessione alla rete e l'infrastruttura delle sottostazioni.

Sistemi energetici industriali

Gli stabilimenti metallurgici, gli impianti chimici e altri grandi siti industriali spesso utilizzano sistemi di distribuzione ad alta tensione. Un sezionatore robusto può fornire isolamento per la manutenzione delle apparecchiature ad alta tensione dell'officina offrendo allo stesso tempo resistenza alle vibrazioni e agli ambienti inquinati.

Sistemi ferroviari e speciali ad alta tensione

Installazioni specializzate ad alta tensione, compresi i sistemi di trazione ferroviaria, possono trarre vantaggio da dispositivi di interblocco meccanico che coordinano il sezionatore principale e il sezionatore di terra.

Quali sono i principali vantaggi di un sezionatore ad alta tensione?

Per gli acquirenti che valutano un fornitore di sezionatori ad alta tensione, le prestazioni elettriche rappresentano solo una parte della decisione. L'affidabilità meccanica, la resistenza ambientale, i requisiti di manutenzione e la flessibilità di configurazione possono avere un effetto altrettanto importante sulle prestazioni del ciclo di vita.

• Ampia copertura di tensione:La serie GW4 copre classi di tensione da 40,5 kV a 252 kV.
• Trasporto di corrente affidabile:Le configurazioni supportano correnti nominali fino a 6300 A.
• Forti prestazioni di isolamento:Su tutta la gamma sono disponibili diversi livelli di resistenza a frequenza di rete e impulso di fulmine.
• Durabilità all'esterno:I componenti in metallo zincato e le parti meccaniche resistenti alla corrosione aiutano a resistere a condizioni atmosferiche avverse.
• Configurazione di messa a terra flessibile:I sezionatori di terra possono essere configurati su entrambi i lati della base, con disposizioni a terra singola o doppia.
• Requisiti di manutenzione ridotti:I componenti modulari e la costruzione meccanica orientata alla manutenzione semplificano l'ispezione e la sostituzione.
• Adattabilità agli ambienti difficili:Il prodotto è progettato per temperature da -40°C a +40°C, forti venti fino a 34 m/s, rivestimento di ghiaccio fino a 10 mm e applicazioni ad alta quota fino a 4000 m.

Quali parametri tecnici dovrebbero considerare gli acquirenti?

La selezione tecnica dovrebbe sempre basarsi sulla rete elettrica effettiva, sulle condizioni ambientali, sulla configurazione dell'installazione e sugli standard di progetto applicabili. Le seguenti specifiche rappresentative illustrano la gamma disponibile nella serie GW4.

Altri parametri di selezione includono la tensione di resistenza alla frequenza industriale, la tensione di resistenza all'impulso di fulmine, la distanza di dispersione, la distanza di isolamento, il carico meccanico del terminale, la resistenza dell'isolante, la configurazione dell'installazione e i requisiti di messa a terra.

Come dovresti selezionare il modello giusto?

La scelta del sezionatore ad alta tensione corretto richiede molto più che la semplice corrispondenza della tensione nominale del sistema. Una revisione delle specifiche professionali dovrebbe considerare l'ambiente operativo completo e la rete elettrica.

1. Determinare la tensione del sistema.Selezionare una classe di tensione che corrisponda ai requisiti effettivi di coordinamento della rete e dell'isolamento.
2. Confermare la corrente continua.La corrente nominale deve essere sufficiente per le normali condizioni operative e per il carico previsto del sistema.
3. Valutare le condizioni di cortocircuito.Controllare i requisiti di corrente di breve durata e di picco rispetto al livello di guasto previsto.
4. Rivedere i requisiti di isolamento.Considerare la tensione di tenuta alla frequenza industriale, la tensione di tenuta all'impulso di fulmine, la distanza superficiale, l'altitudine e il livello di inquinamento.
5. Valutare l'ambiente di installazione.Temperatura, vento, ghiaccio, nebbia salina, inquinamento industriale, altitudine e condizioni sismiche possono influenzare la configurazione appropriata.
6. Definire la disposizione di messa a terra.Determinare se è necessario un sezionatore di terra singolo, una configurazione a doppia messa a terra o un'altra disposizione.
7. Verificare i requisiti meccanici e di manutenzione.Considerare la frequenza operativa, lo spazio di installazione, l'accesso per la manutenzione e la compatibilità con il layout della sottostazione esistente.

Per progetti di trasmissione e distribuzione di grandi dimensioni, si consiglia la comunicazione tecnica con un produttore esperto prima di finalizzare le specifiche dell'apparecchiatura. Ciò aiuta a garantire che la configurazione selezionata corrisponda ai requisiti elettrici, meccanici e ambientali del sistema.

Domande frequenti sui sezionatori ad alta tensione

Qual è lo scopo principale di un sezionatore ad alta tensione?

Lo scopo principale è fornire un isolamento elettrico affidabile e uno spazio di isolamento visibile in un circuito ad alta tensione dopo che il circuito è stato adeguatamente diseccitato. Supporta procedure di manutenzione e commutazione sicure.

Qual è la differenza tra un sezionatore e un interruttore automatico?

Un interruttore automatico è progettato per interrompere la normale corrente di carico e la corrente di guasto, mentre un sezionatore è principalmente destinato a stabilire l'isolamento elettrico. Normalmente un sezionatore non deve essere utilizzato in sostituzione di un interruttore automatico quando è richiesta l'interruzione del guasto.

Quale intervallo di tensione copre la serie Huixing GW4?

La serie GW4 copre classi di tensione da 40,5 kV a 252 kV, comprese le configurazioni 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV e 252 kV.

Un sezionatore di alta tensione può essere dotato di sezionatore di terra?

SÌ. La serie GW4 può essere configurata con sezionatori di terra, comprese soluzioni a terra singola e doppia. Anche l'interblocco meccanico può aiutare a controllare la sequenza operativa.

La serie GW4 è adatta per applicazioni esterne?

SÌ. Il design è destinato ai sistemi di alimentazione esterni e incorpora componenti meccanici resistenti alla corrosione e parti in acciaio esposte zincate a caldo. La capacità ambientale specificata comprende anche temperature da -40°C a +40°C e forti condizioni atmosferiche esterne.

Conclusionee: perché scegliere un sezionatore ad alta tensione per infrastrutture elettriche critiche?

Un affidabileSezionatore ad alta tensionefornisce uno strato essenziale di isolamento elettrico per sottostazioni, reti di trasmissione, progetti di energia rinnovabile, centrali elettriche e sistemi industriali ad alta tensione. Con classi di tensione da 40,5 kV a 252 kV, isolamento robusto, struttura resistente alla corrosione, configurazioni di messa a terra flessibili e una resistenza meccanica di almeno 5.000 operazioni, la serie GW4 è progettata per applicazioni impegnative nei sistemi di alimentazione.

Per ingegneri di progetto, appaltatori EPC, servizi pubblici e acquirenti di apparecchiature elettriche alla ricerca di un produttore e fornitore cinese affidabile, Huixing può fornire soluzioni di isolamento ad alta tensione su misura per diversi livelli di tensione, valori di corrente, condizioni ambientali e requisiti di installazione.Contattacioggi per discutere le specifiche del tuo progetto, richiedere informazioni tecniche e trovare la giusta configurazione del sezionatore ad alta tensione per il tuo sistema di alimentazione.
